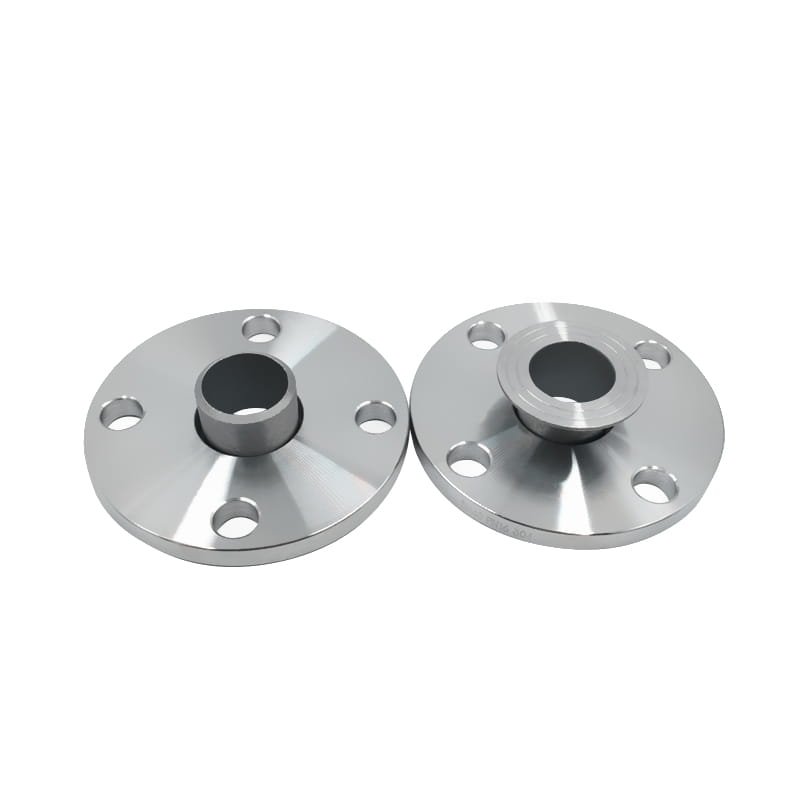

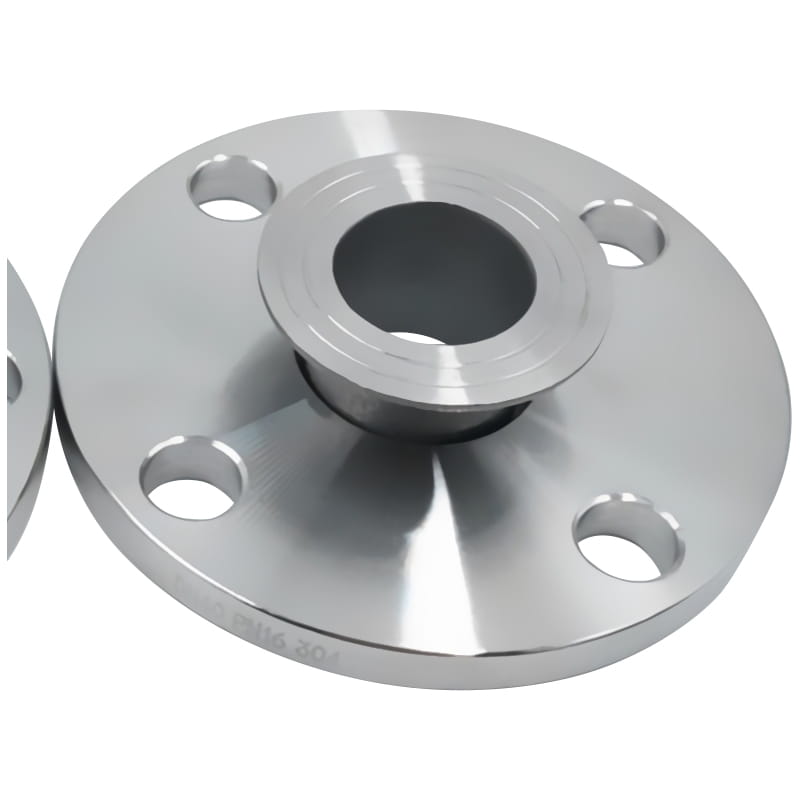

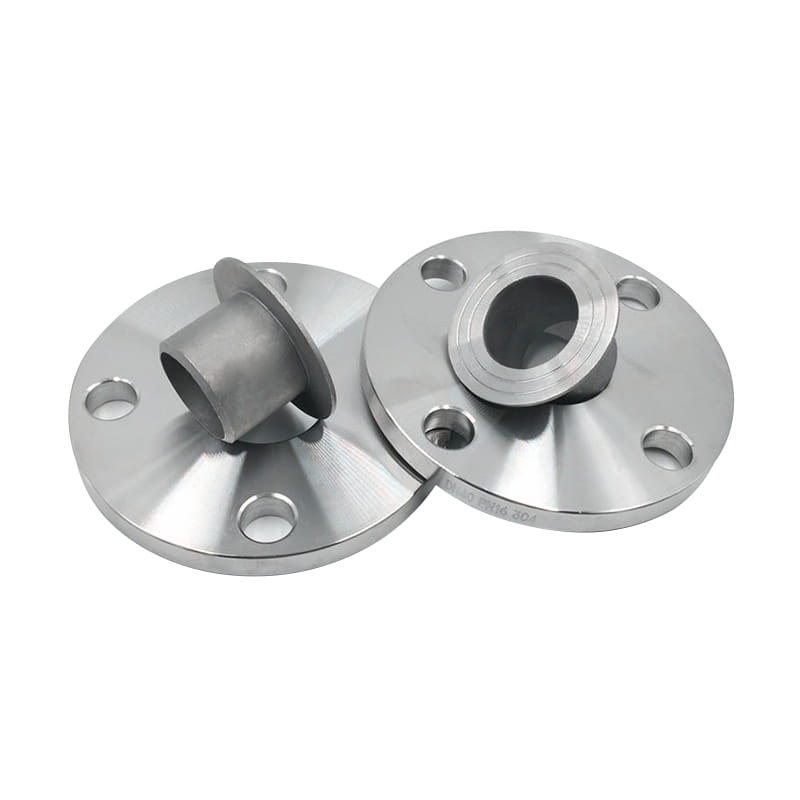

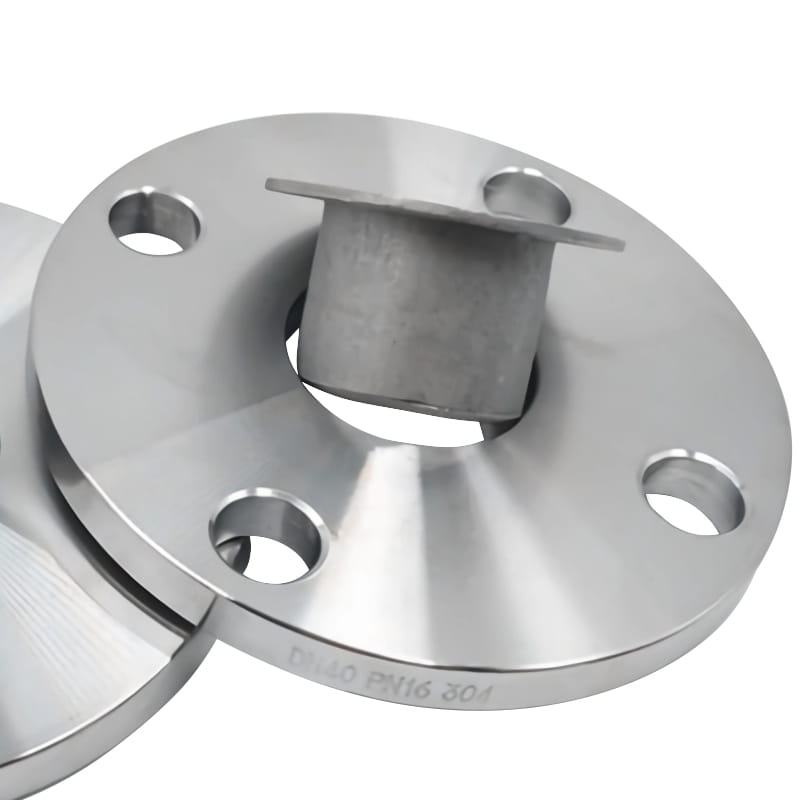

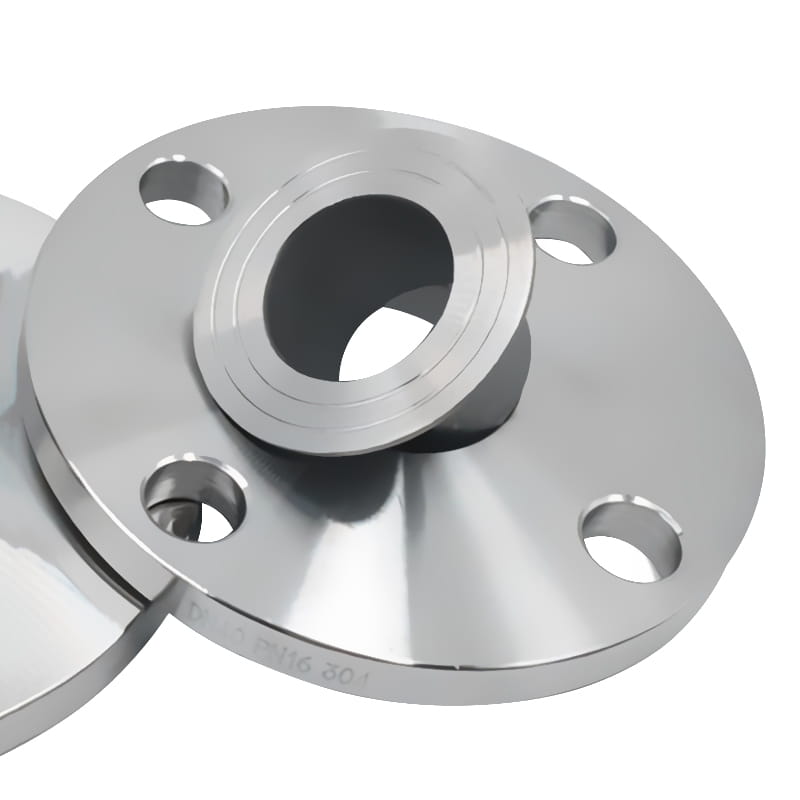

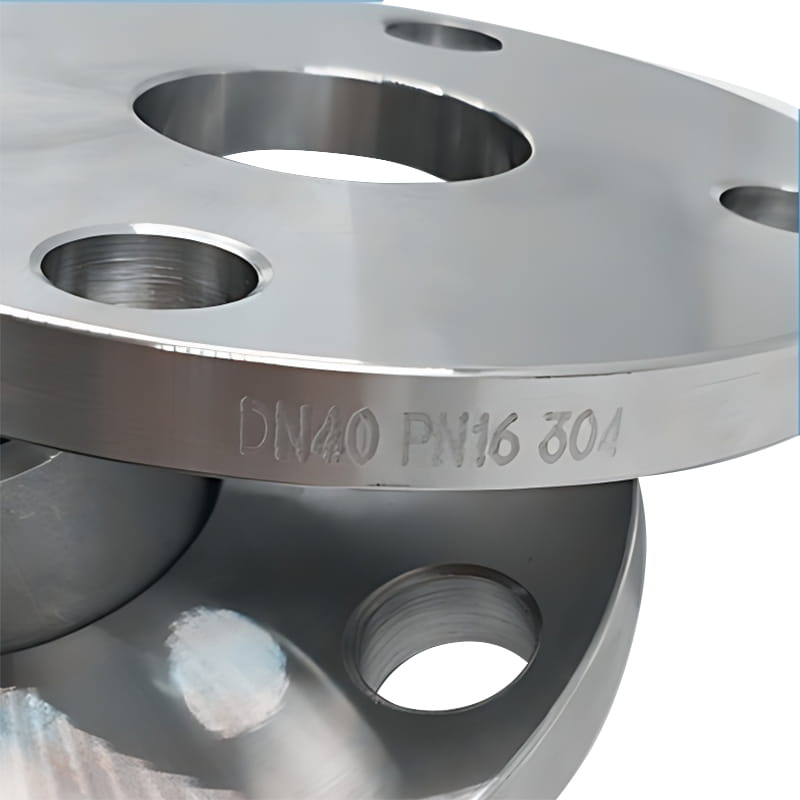

Precision smidning av SS Lap Joint -flänsen med stubändar

Precision smidning av SS Lap Joint -flänsen med stubändar

Lap Joint-flänsen har inte ett upphöjd ansikte, det används i samband med en "Lap Joint Stub End"- en varvfogstubänd och en varvledfläns. Användningen av det vid punkter där allvarlig böjspänning inträffar bör undvikas.

Eftersom knäledsflänsen inte är svetsad till röret, kan den rotera för att justera bulthålen lätt och montering och demontering är mycket enklare. Denna funktion förenklar installation, underhåll och reparationsuppgifter, minskar driftstopp och totala kostnader. Utformningen av flänsen möjliggör vinkelfel i rör, säkerställer en tät och läcksäker fog även när rören inte är perfekt inriktade.

Sprickorna som bildas mellan den inre ytan på flänsborrningen och den yttre ytan på stubbändarna kan lätt samlas föroreningar. De insamlade föroreningarna kan utgöra ett problem och resultera i sprickkorrosion.

De används vanligtvis i lågtrycksapplikationer, såsom petrokemikalier, olja och gas, vattenbehandling, mat och dryck och kemisk bearbetningsindustri.

Föregående ：No previous article
NÄSTA:Polering av rostfritt stål knäfläns montering

Introduktion

Standard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Material	Kolstål: ASTM A105, A350 LF2 Rostfritt stål: A182 F304/F304L/F316/F316L/F321 Alloy Steel: ASTM A182, GR F1, F11, F22, F5, F9, F91
Yta	Polerad ， skott sprängning, sandblästring, etc.
Typ	Smidd, värmebehandlad och bearbetad
storlek	1/2 '' till 48 "
Leveranstid	Inom 5-30 dagar efter att ha fått förbetalda
Förpackning	Standard exportträfodral eller som du begärde
Ansökan	Petrokemisk, olja och gas, vattenbehandling, mat och dryck och kemisk bearbetningsindustri osv.

Pn10

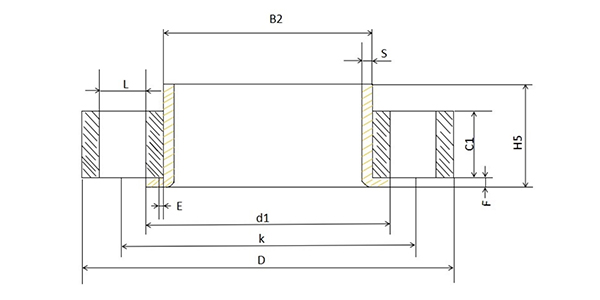

Dn	Pipe	D	B2	C1	K	E	L	Qtty.	Vikt
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254,0 - 256,0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

Pn16

Dn	Pipe	D	B2	C1	K	E	L	Qtty.	Vikt
50	60.3	165	65	20	125	5	18	4	2.52
	53,0 - 54,0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

Pn25

Dn	Pipe	D	B2	C1	K	E	L	Qtty.	Vikt
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

Pn40

Dn	Pipe	D	B2	C1	K	E	L	Qtty.	Vikt
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40,0 - 44,5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
