ORIFICE -flänsar är ett av de ekonomiska sättet att mäta flödet. Monteringarna och tillhörande komponenter används för att mäta flödet av olika vätskor, gaser och ånga från 2 ”till 32” linjestorlekar.

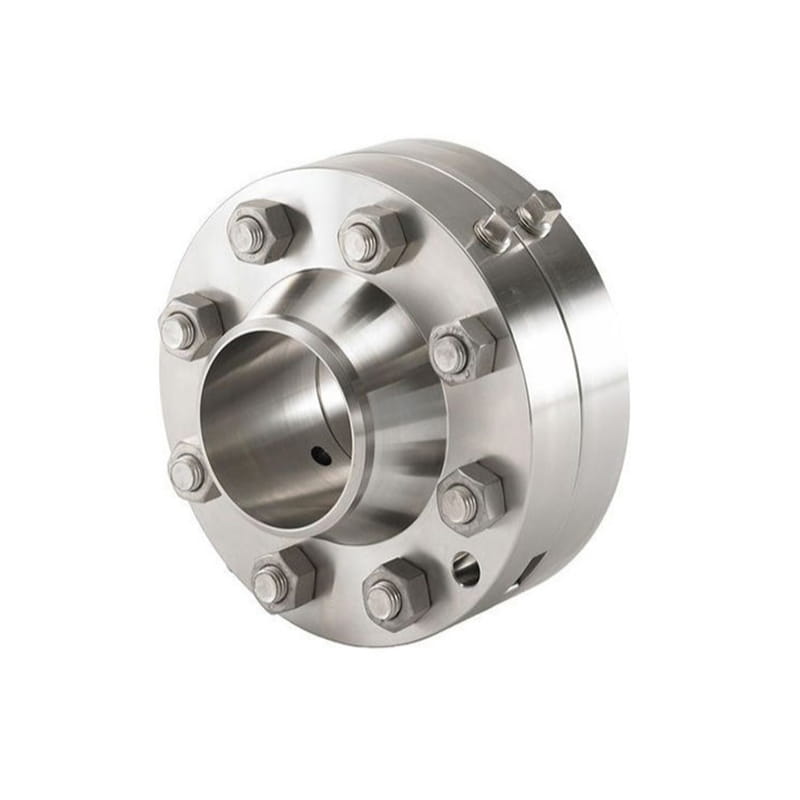

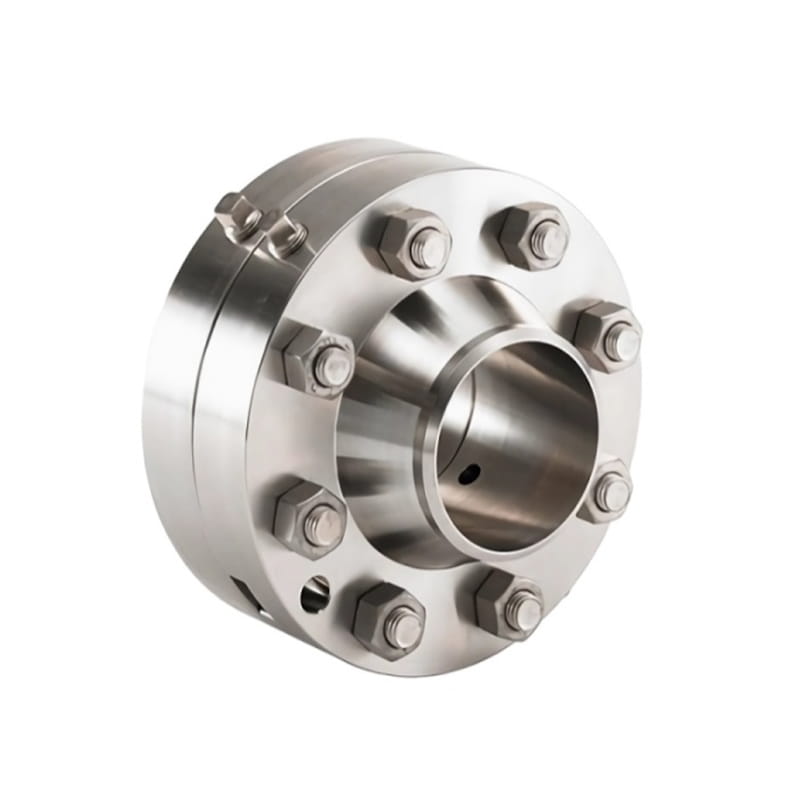

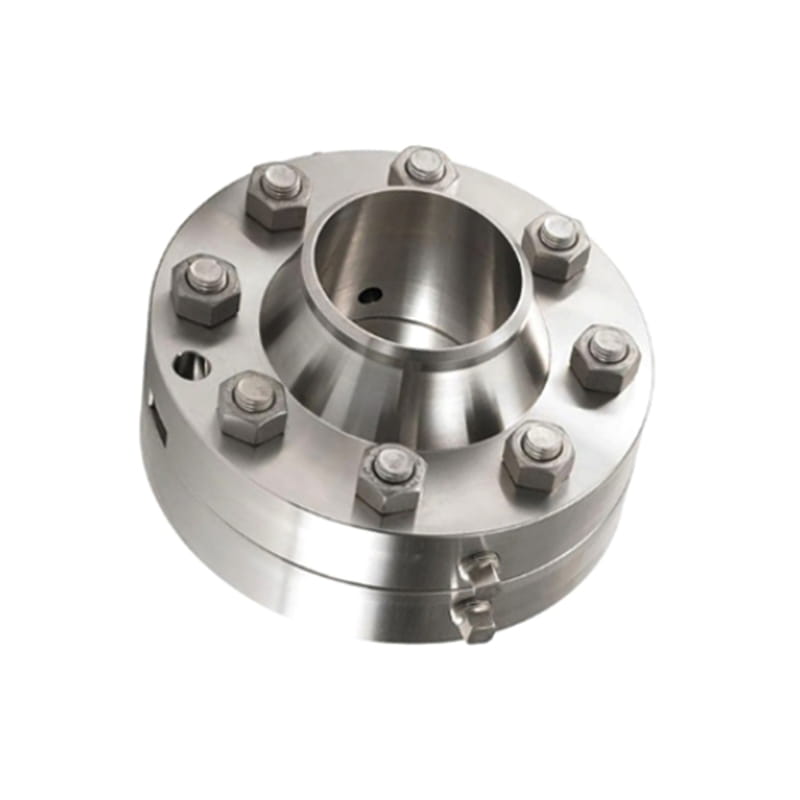

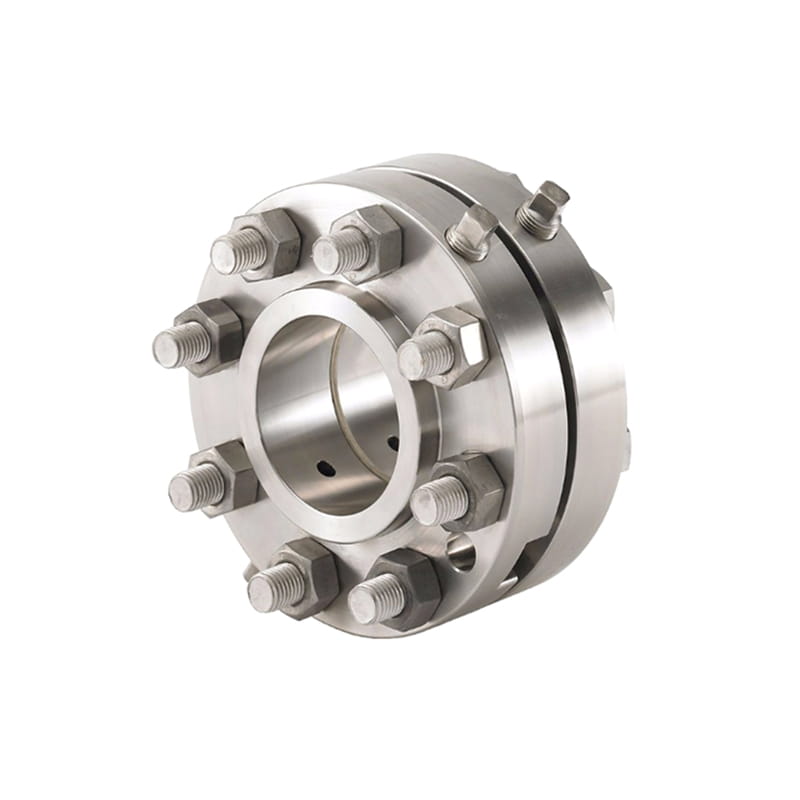

Den traditionella öppningsflänsenheten består av ett par flänsar, öppningsplattor, bultar, muttrar, packningar, jackskruvar och pluggar, etc. Flänsarna är i allmänhet i svetshalsdesign, men det finns också tillgängliga och gängade.

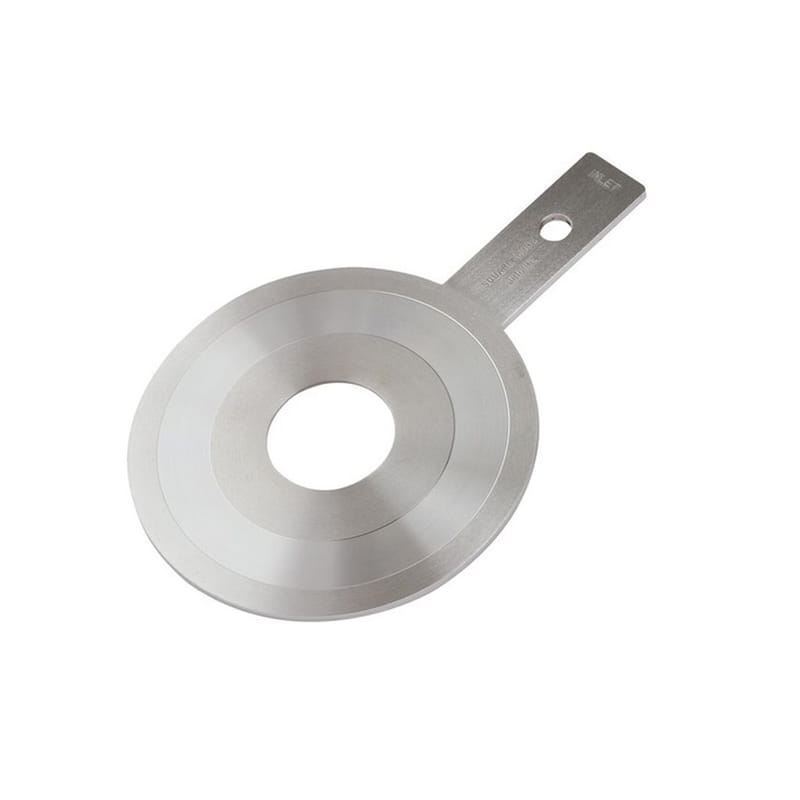

Orificplattan används ofta som huvudelementet i trafikmätningen i rörledningen. Dess driftsprincip är: när vätskan rinner från huvudledningen. Orificplattan begränsar flödet och utvecklar det differentiella trycket som är proportionellt mot flödeshastighetens kvadratrot.
Majoriteten av flänsarna tillverkas av smidd stål. Den smidda konstruktionen ger högre styrka och hållbarhet för att ge långvarig prestanda i applikationen.
Introduktion
| Standard | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Material | Rostfritt stål, legeringsstål, duplex, nickellegeringar, lågtemperaturstål, kolstål, kupongickel |
| Yta | Antirustfärg, oljesvart färg, gul transparent, zinkpläterad, kall och varm dopp galvaniserad |
| Typ | Skärning, värmebehandling, dö smidning/fri smidning, CNC -bearbetning |
| storlek | 1 "-24" |
| Leveranstid | Inom 5-30 dagar efter att ha fått förbetalda |
| Förpackning | Under 24 "kommer att packas av plywoodfodral; över 24" kommer att packas av plywoodpall |
| Ansökan | Tunga och lätta kemikalier, stål, papper, kärnkraft, petrokemikalier, avloppsbehandling, vattenbehandling och distribution, kraftproduktion, oljeproduktion och raffinering, gasbehandling och överföring osv. |
Klass 300

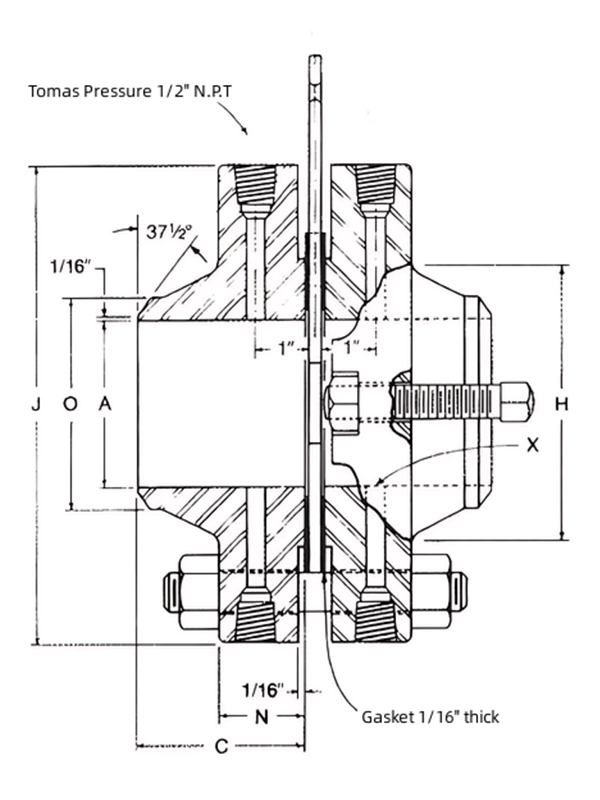

| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| ½ | 0,622 ± 0,002 | 3 ¾ | 1½ | 1 3/8 | 3 | 1 ½ | 0.84 | ¼ | 2 5/8 | 9/16 | 4 | ½ × 4 3/4 | ½ × 3 | 10 |
| ¾ | 0,824 ± 0,002 | 4 5/8 | 1 ½ | 1 11/16 | 3 1/8 | 1 7/8 | 1.05 | ¼ | 3 ¼ | 11/16 | 4 | 5/8 × 5 | ½ × 3 | 10 |
| 1 | 1,049 ± 0,003 | 4 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/8 | 1.31 | ¼ | 3 ½ | 11/16 | 4 | 5/8 × 5 | 5/8 × 3 | 18 |
| 1½ | 1,610 ± 0,003 | 6 1/8 | 1 ½ | 2 7/8 | 3 3/8 | 2 ¾ | 1.90 | ¼ | 4 ½ | 13/16 | 4 | ¾ × 5 ¼ | 5/8 × 3 | 25 |
| 2 | 2.067 ± 0,003 | 6 ½ | 1 ½ | 3 5/8 | 3 3/8 | 3 5/16 | 2.38 | 3/8 | 5 | 11/16 | 8 | 5/8 × 5 | 5/8 × 3 | 27 |
| 2½ | 2.469 ± 0,003 | 7 ½ | 1 ½ | 4 1/8 | 3 ½ | 3 15/16 | 2.88 | 3/8 | 5 7/8 | 13/16 | 8 | ¾ × 5 ¼ | 5/8 × 3 | 35 |
| 3 | 3.068 ± 0,003 | 8 ¼ | 1 ½ | 5 | 3 ½ | 4 5/8 | 3.50 | 3/8 | 6 5/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 43 |
| 4 | 4,026 ± 0,004 | 10 | 1 ½ | 6 3/16 | 3 5/8 | 5 ¾ | 4.50 | ½ | 7 7/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 66 |
| 6 | 6.065 ± 0,004 | 12 ½ | 1 ½ | 8 ½ | 3 15/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 7/8 | 12 | ¾ × 5 ¼ | ¾ × 3 | 106 |
| 8 | T ± 0,004 | 15 | 1 5/8 | 10 5/8 | 4 3/8 | 10 ¼ | 8.663 | ½ | 13 | 1 | 12 | 7/8 × 5 ¾ | ¾ × 3 | 152 |
| 10 | T ± 0,005 | 17 ½ | 1 7/8 | 12 ¾ | 4 5/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 1/8 | 16 | 1 × 6 ½ | 1 × 4 ½ | 216 |
| 12 | T ± 0,005 | 20 ½ | 2 | 15 | 5 1/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 ¼ | 16 | 1 1/8 × 7 ¼ | 1 × 4 ½ | 327 |
| 14 | T ± 0,005 | 23 | 2 1/8 | 16 ¼ | 5 5/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 ¼ | 20 | 1 1/8 × 7 ½ | 1 × 4 ½ | 448 |
| 16 | T ± 0,005 | 25 ½ | 2 ¼ | 18 ½ | 5 ¾ | 19 | 16.00 | ½ | 22 ½ | 1 3/8 | 20 | 1 ¼ × 8 | 1 × 4 ½ | 596 |
| 18 | T ± 0,007 | 28 | 2 3/8 | 21 | 6 ¼ | 21 | 18.00 | ½ | 23 ¾ | 1 3/8 | 24 | 1 ¼ × 8 ¼ | 1 × 4 ½ | 741 |
| 20 | T ± 0,007 | 30 ½ | 2 ½ | 23 | 6 3/8 | 23 1/8 | 20.00 | ½ | 27 | 1 3/8 | 24 | 1 ¼ × 8 ½ | 1 × 4 ½ | 887 |
| 24 | T ± 0,007 | 36 | 2 ¾ | 27 ¼ | 6 5/8 | 27 5/8 | 24.00 | ½ | 32 | 1 1/5 | 24 | 1 ¼ × 9 ½ | 1 × 5 ½ | 1311 |
Klass 400
| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| 4 | 4,026 ± 0,004 | 10 | 1 3/8 | 6 3/16 | 3 ½ | 5 ¾ | 4.50 | ½ | 7 1/8 | 1 | 8 | 7/8 × 5 ¾ | ¾ × 4 | 82 |
| 6 | 6.065 ± 0,004 | 12 ½ | 1 5/8 | 8 ½ | 4 1/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 1 | 12 | 7/8 × 6 ½ | ¾ × 4 | 136 |
| 8 | T ± 0,004 | 15 | 1 7/8 | 10 5/8 | 4 5/8 | 10 ¼ | 8.663 | ½ | 13 | 1 1/8 | 12 | 1 × 7 | ¾ × 4 ½ | 213 |
| 10 | T ± 0,005 | 17 ½ | 2 1/8 | 12 ¾ | 4 7/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 ¼ | 16 | 1 1/8 × 8 | 1 × 4 ½ | 309 |
| 12 | T ± 0,005 | 20 ½ | 2 ¼ | 15 | 5 3/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 3/8 | 16 | 1 ¼ × 8 ½ | 1 × 4 ½ | 429 |
| 14 | T ± 0,005 | 23 | 2 3/8 | 16 ¼ | 5 7/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 3/8 | 20 | 1 ¼ × 8 ¾ | 1 × 4 ½ | 554 |
| 16 | T ± 0,005 | 25 ½ | 2 ½ | 18 ½ | 6 | 19 | 16.00 | ½ | 22 ½ | 1 ½ | 20 | 1 3/8 × 9 ½ | 1 × 5 ½ | 705 |
| 18 | T ± 0,007 | 28 | 2 5/8 | 21 | 6 ½ | 21 | 18.00 | ½ | 24 ¾ | 1 ½ | 24 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 863 |
| 20 | T ± 0,007 | 30 ½ | 2 ¾ | 23 | 6 5/8 | 23 1/8 | 20.00 | ½ | 27 | 1 5/8 | 24 | 1 ½ × 10 ¼ | 1 × 5 ½ | 1066 |
| 24 | T ± 0,007 | 36 | 3 | 27 ¼ | 6 7/8 | 27 5/8 | 24.00 | ½ | 32 | 1 7/8 | 24 | 1 ¾ × 11 ½ | 1 × 6 ½ | 1555 |
Klass 600
| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| 4 | 4,026 ± 0,004 | 10 ¾ | 1 ½ | 6 3/16 | 4 | 6 | 4.50 | ½ | 8 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 103 |
| 6 | 6.065 ± 0,004 | 14 | 1 7/8 | 8 ½ | 4 5/8 | 8 ¾ | 6.63 | ½ | 11 ½ | 1 1/8 | 12 | 1 × 7 | ¾ × 4 | 195 |
| 8 | T ± 0,004 | 16 ½ | 2 3/16 | 10 5/8 | 5 ¼ | 10 ¾ | 8.663 | ½ | 13 ¾ | 1 ¼ | 12 | 1 1/8 × 8 | ¾ × 4½ | 278 |
| 10 | T ± 0,005 | 20 | 2 ½ | 12 ¾ | 6 | 13 ½ | 10.75 | ½ | 17 | 1 3/8 | 16 | 1 ¼ × 8¾ | 1 × 5½ | 454 |
| 12 | T ± 0,005 | 22 | 2 5/8 | 15 | 6 1/8 | 15 ¾ | 12.75 | ½ | 19 ¼ | 1 3/8 | 20 | 1 ¼ × 9 | 1 × 5½ | 553 |
| 14 | T ± 0,005 | 23 ¾ | 2 ¾ | 16 ¼ | 6 ½ | 17 | 14.00 | ½ | 20 ¾ | 1 ½ | 20 | 1 3/8 × 9¾ | 1 × 5½ | 815 |
| 16 | T ± 0,005 | 27 | 3 | 18 ½ | 7 | 19 ½ | 16.00 | ½ | 20 ¾ | 1 5/8 | 20 | 1½ × 10 ½ | 1 × 5½ | 1113 |
| 18 | T ± 0,007 | 29 ¼ | 3 ¼ | 21 | 7 ¼ | 21 ½ | 18.00 | ½ | 25 ¾ | 1 ¾ | 20 | 1 5/8 × 10 ½ | 1 × 6½ | 1306 |
| 20 | T ± 0,007 | 32 | 3 ½ | 23 | 7½ | 24 | 20.00 | ½ | 28 ½ | 1 ¾ | 24 | 1 5/8 × 12 | 1 × 6½ | 1622 |
| 24 | T ± 0,007 | 37 | 4 | 27 ¼ | 8 | 28 ½ | 24.00 | ½ | 33 | 2 | 24 | 1 7/8 × 13¾ | 1 × 8 | 2320 |
Klass 900
| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| 3 | T ± 0,003 | 9 ½ | 1 ½ | 5 | 4 | 5 | 3.50 | ½ | 7 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 79 |
| 4 | T ± 0,004 | 11 ½ | 1 ¾ | 6 3/16 | 4 ½ | 6 ¼ | 4.50 | ½ | 9 ½ | 1 ¼ | 8 | 1 1/8 × 7 | ¾ × 4 | 129 |
| 6 | T ± 0,004 | 15 | 2 3/16 | 8 ½ | 5 ½ | 9 ¼ | 6063 | ½ | 12 ½ | 1 ½ | 12 | 1 1/8 × 8 | ¾ × 4 ½ | 263 |
| 8 | T ± 0,004 | 18 ½ | 2 ½ | 10 5/8 | 6 3/8 | 11 ¾ | 8.63 | ½ | 15 ½ | 1 ½ | 12 | 1 3/8 × 9 | 1 × 5 ½ | 445 |
| 10 | T ± 0,005 | 21 ½ | 2 ¾ | 12 ¾ | 7 ¼ | 14 ½ | 10.75 | ½ | 18 ½ | 1 ½ | 16 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 634 |
| 12 | T ± 0,005 | 24 | 3 1/8 | 15 | 7 7/8 | 16 ½ | 12.75 | ½ | 21 | 1 ½ | 20 | 1 3/8 × 10½ | 1 × 5 ½ | 872 |
Klass 1500
| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| 1 | T ± 0,003 | 5 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/16 | 1.32 | ¼ | 4 | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0,003 | 7 | 1 ½ | 2 7/8 | 3 ½ | 4 ¾ | 1.90 | ¼ | 4 7/8 | 1 1/8 | 4 | 1 × 6 ¼ | 5/8 × 4 | 45 |
| 2 | T ± 0,003 | 8 ½ | 1 ½ | 3 5/8 | 4 | 4 1/8 | 2.38 | 3/8 | 6 ½ | 1 | 8 | 7/8 × 6 | 5/8 × 4 | 65 |
| 2½ | T ± 0,003 | 9 5/8 | 1 5/8 | 4 1/8 | 4 1/8 | 4 7/8 | 2.88 | 3/8 | 7 ½ | 1 1/8 | 8 | 1 × 6 ½ | 5/8 × 4 | 98 |
| 3 | T ± 0,003 | 10 ½ | 1 7/8 | 5 | 4 5/8 | 5 ¼ | 3.50 | 3/8 | 8 | 1 ¼ | 8 | 1 1/8 × 7¼ | ¾ × 4 | 123 |
| 4 | T ± 0,004 | 12 ¼ | 2 1/8 | 6 3/16 | 4 7/8 | 6 3/8 | 4.50 | ½ | 9 ½ | 1 3/8 | 8 | 1 ¼ × 8 | ¾ × 4 ½ | 182 |
| 6 | T ± 0,004 | 15 ¼ | 3 ¼ | 8 ½ | 6 ¾ | 9 | 6.63 | ½ | 12 ½ | 1 ½ | 12 | 1 3/8 × 10¾ | ¾ × 5½ | 407 |
| 8 | T ± 0,004 | 19 | 3 5/8 | 10 5/8 | 8 3/8 | 11 ½ | 8.63 | ½ | 15 ½ | 1 ¾ | 12 | 1 5/8 × 12 | 1 × 7 | 675 |
| 10 | T ± 0,005 | 23 | 4 ¼ | 12 ¾ | 10 | 14 ½ | 10.75 | ½ | 19 | 2 | 12 | 1 7/8 × 14 | 1 × 8 | 1099 |
| 12 | T ± 0,005 | 26 ½ | 4 7/8 | 15 | 11 1/8 | 17¾ | 12.75 | ½ | 22 ½ | 2 1/8 | 16 | 2 × 15¾ | 1 × 9 | 1706 |
Klass 2500
| Storlek | Inre diameter och avvikelse | Diameter | Minimal tjocklek | Diameter på Höjt ansikte | Längden på Öppning | Diameter på Bas | Axeldiameter Vid tidpunkten Svetsning | Storlek på Tomas Hole | Flänsborrmall | Skruvanslutningsstorlek och längd | Ungefärlig vikt (pund) | |||
| tum | A* | J | N* | C* | H | O | X | Bultcirkulationsdiameter | Öppning | Hål antal | Storlek, längd, sparris | |||
| 1 | T ± 0,003 | 6 ¼ | 1 ½ | 2 | 3 5/8 | 2 ¼ | 1.32 | ¼ | 4 ¼ | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0,003 | 8 | 1 ¾ | 2 7/8 | 4 3/8 | 3 1/8 | 1.90 | ¼ | 5 ¾ | 1 ¼ | 4 | 1 1/8 × 7 | ¾ × 4 | 56 |
| 2 | T ± 0,003 | 9 ¼ | 2 | 3 5/8 | 5 | 3 ¾ | 2.38 | 3/8 | 6 ¾ | 1 1/8 | 8 | 18 × 7 ¼ | ¾ × 4 | 84 |
| 2½ | T ± 0,003 | 10 ½ | 2 ¼ | 4 1/8 | 5 5/8 | 4 ½ | 2.88 | 3/8 | 7 ¾ | 1 ¼ | 8 | 1 1/8 × 8 | ¾ × 4 ½ | 104 |
| 3 | T ± 0,003 | 12 | 2 5/8 | 5 | 6 5/8 | 5 ¼ | 3.50 | 3/8 | 9 | 1 3/8 | 8 | 1 1/4 × 9¼ | ¾ × 5 ½ | 188 |
| 4 | T ± 0,004 | 14 | 3 | 6 3/16 | 7 ½ | 6½ | 4.50 | ½ | 10 ¾ | 1 5/8 | 8 | 1 ½ × 10½ | ¾ × 5 ½ | 292 |
| 6 | T ± 0,004 | 19 | 4 ¼ | 8 ½ | 10 ¾ | 9 ¼ | 6.63 | ½ | 14 ½ | 2 1/8 | 8 | 2 × 14 ¼ | ¾ × 8 | 756 |
| 8 | T ± 0,004 | 21 ¾ | 5 | 10 5/8 | 12 ½ | 12 | 8.63 | ½ | 17 ¼ | 2 1/8 | 12 | 2 × 15 ¾ | 1 × 9 | 1152 |
| 10 | T ± 0,005 | 26 ½ | 6 ½ | 12 ¾ | 16 ½ | 14 ¾ | 10.75 | ½ | 21 ¼ | 2 5/8 | 12 | 2 ½ × 20 | 1 × 11 | 2136 |
| 12 | T ± 0,005 | 30 | 7 ¼ | 15 | 18 ¼ | 17 ¼ | 12.75 | ½ | 24 3/8 | 2 7/8 | 12 | 2 ¾ × 22 | 1 × 12 | 3216 |
