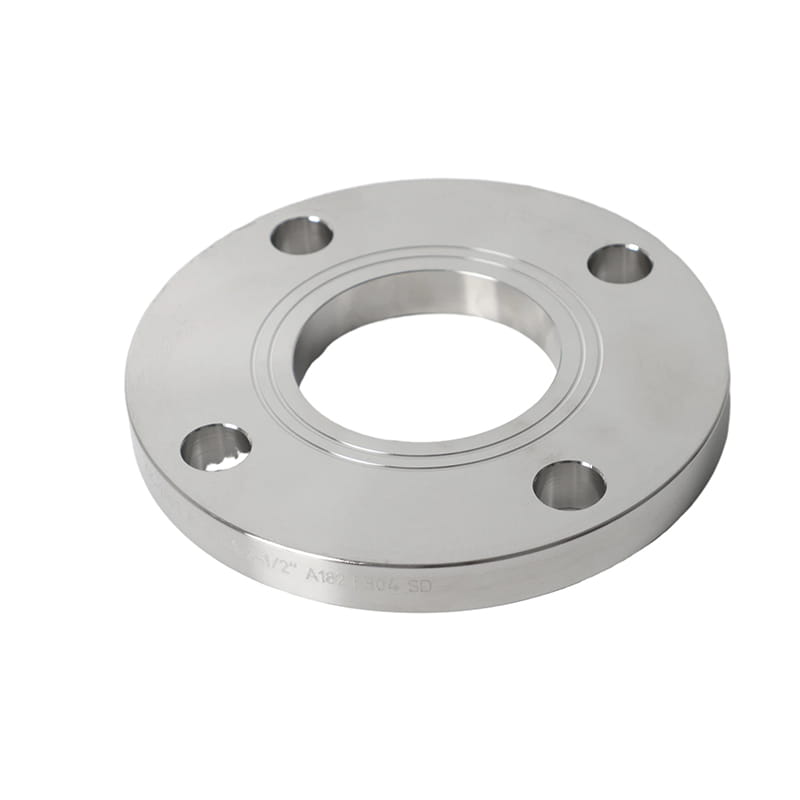

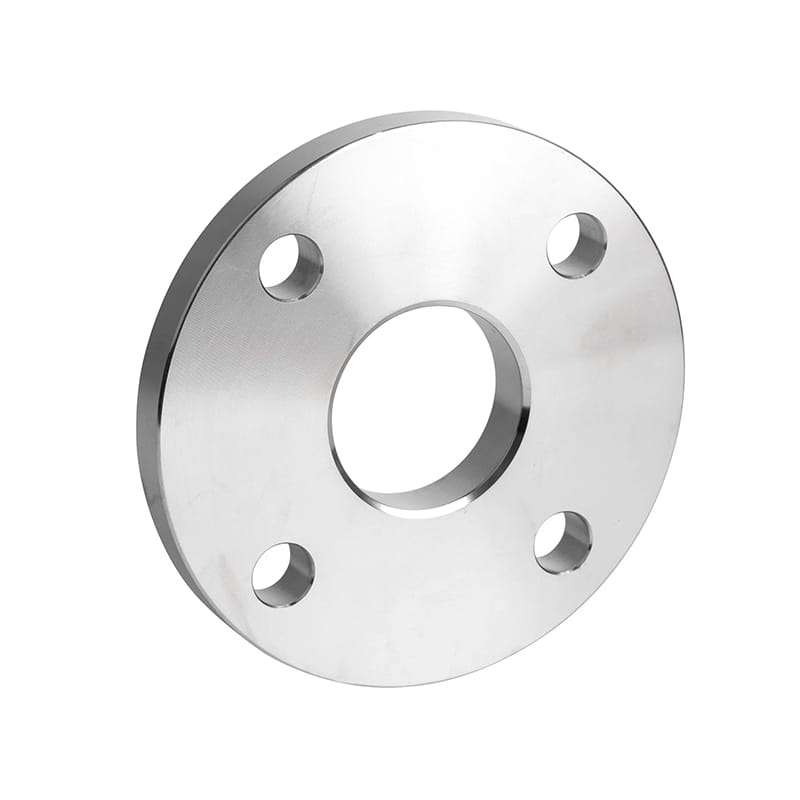

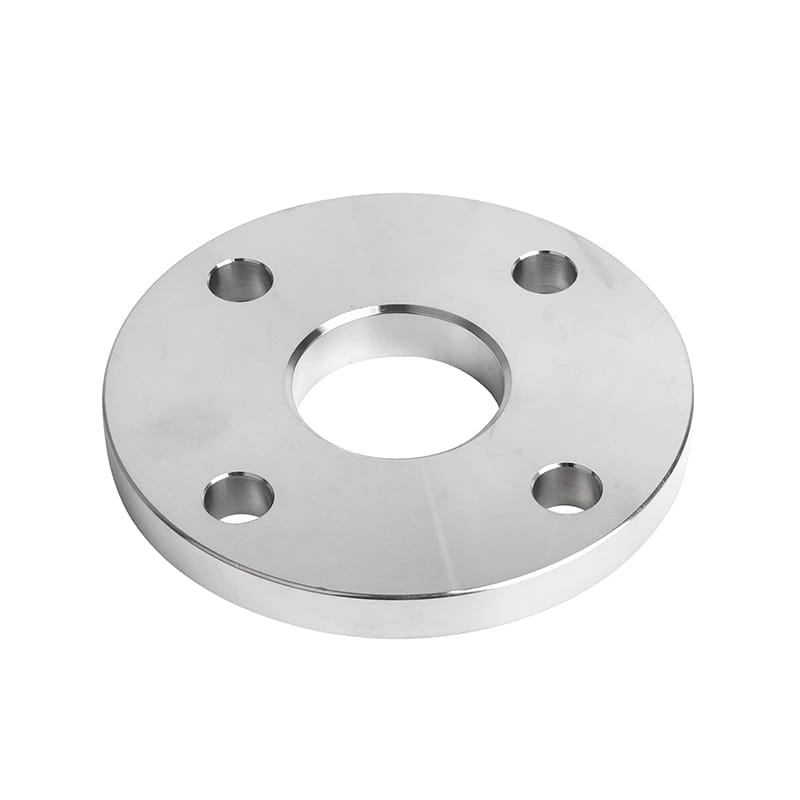

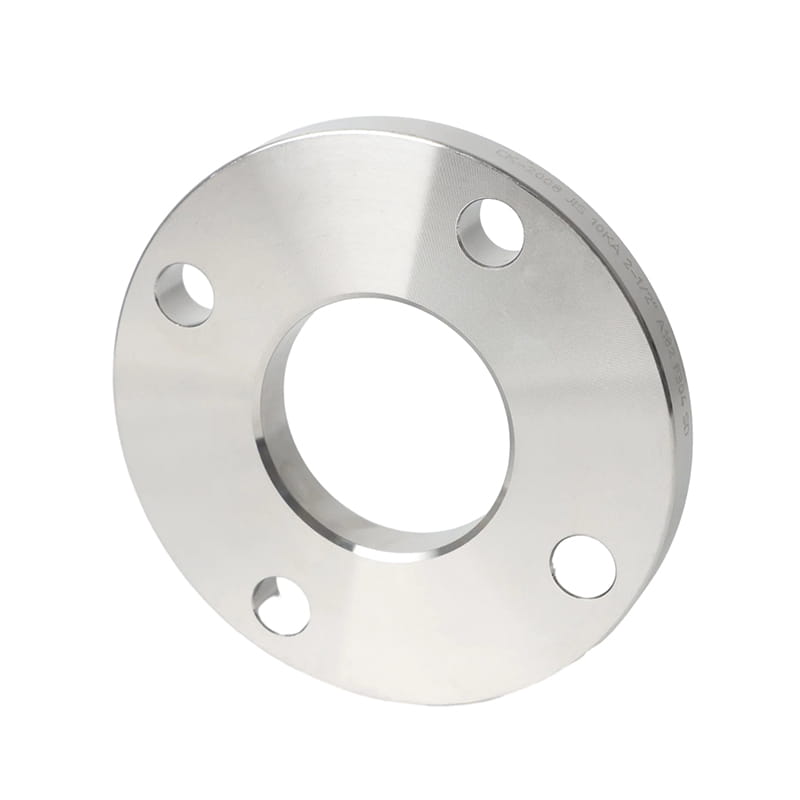

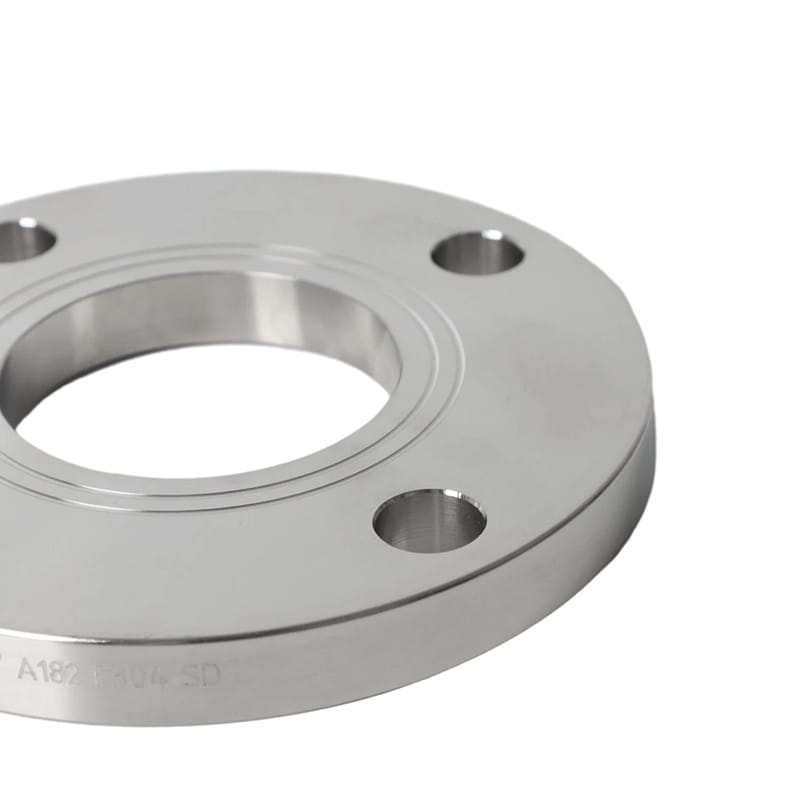

Kolstålplattfläns med bulthål runt dess omgivning

Kolstålplattfläns med bulthål runt dess omgivning

Flänsplattor är en typ av fästelement som används för att hålla två föremål tillsammans, vanligtvis tillverkade av metall, som fungerar som avgörande kontakter för rör och utrustning. Med en platt, cirkulär platta med bulthål, säkerställer de säker fästning.

De erbjuder enkel installation och borttagning, vilket underlättar underhåll. Systemet består av två delar: den ena änden av röret och plattflänsen. Processen fungerar genom att svetsa den platta och cirkulära plattan - plattflänsen - på ena änden av röret och sedan bultar det till ett annat rör tillsammans med en packning däremellan. Deras plana design säkerställer enhetlig tryckfördelning och främjar tillförlitliga tätningar i högtrycksmiljöer.

Plattflänsar är mångsidiga och kompatibla med olika material, vilket gör dem lämpliga för olika industriella tillämpningar. Plallflänsar, som är allmänt används i branscher som petrokemisk och tillverkning, bidrar till robusta, läckresistenta anslutningar, vilket förbättrar effektiviteten och säkerheten för fluidtransport och bearbetning i industriella miljöer.

Flänsbordet kan enkelt göras genom att klippa och forma till plattflänsar. Jämfört med andra typer av flänsar är de därför relativt billiga, vilket gör dem till ett kostnadseffektivt val. De kan också anpassa dem för att tillgodose specifika tillämpningsbehov, till exempel olika trycknivåer och storlekar.

Föregående ：No previous article
NÄSTA:Rostfritt stålplattfläns gör det möjligt att bultas till ett annat rör

Introduktion

Standard	(1) Amerikansk standard ASME/ANSI B 16.5, ASME B 16.47 Serie A (MSS SP 44), ASME B 16.47 Series B (API 605) (2) Brittisk standard BS 3293, BS 1560, BS 4504, BS 10 (3) Tysk standard DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Italiensk standard Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) Rysk, australisk, japansk standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Material	(1) Rostfritt stål: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Kolstål: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) lågtemperatur kolstål: ASTM A350, LF2, LF3; (6) Legeringsstål: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Kopparlegeringsstål: ASTM SB 61, SB62, SB151, SB152 UNS nr C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UNS nr C 10100, 10200, 10300, 10800, 12000, 12200; (8) Nickellegering: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS nr N02200), Nickel 201 (UNS nr. N02201), Monel 400 (UNSE nr N0400), MONEL 500 (UNS nr N055500), Inconel 800 (Nr N088, Nej. Inconel 600 (UNS nr N06600), Inconel 625 (UNS nr N06625), Inconel 601 (UNS nr N06601), Hastelloy C 276 (UNS nr N10276), legering 20 (UNS nr N08020)
Yta	Oljesvart färg, anti-rostfärg, zinkpläterad, gul transparent, kall och het dopp galvaniserad
Typ	smidd, värmebehandlad och bearbetad
storlek	1 "-12"
Leveranstid	Inom 5-30 dagar efter att ha fått förbetalda
Förpackning	Trälådor
Ansökan	Det gäller de tillfällen då mediet är brandfarligt, explosivt, giftigt och tryck är högt, inklusive olja och gas, kemisk, petrokemisk och kraftproduktion, bränsle eller vattenledningar osv.

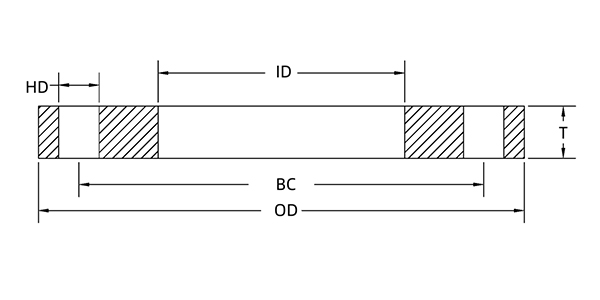

Nominell rörstorlek	TJOCKLEK	Utanför dia. (OD)	Iuti dia. (Id)	Hål antal	Hål dia.	Bultcirkel	Fraktvikt
In	Tenn)	Od (in)	Id (i)	Hål	HD (i)	BC (i)	I pund
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
