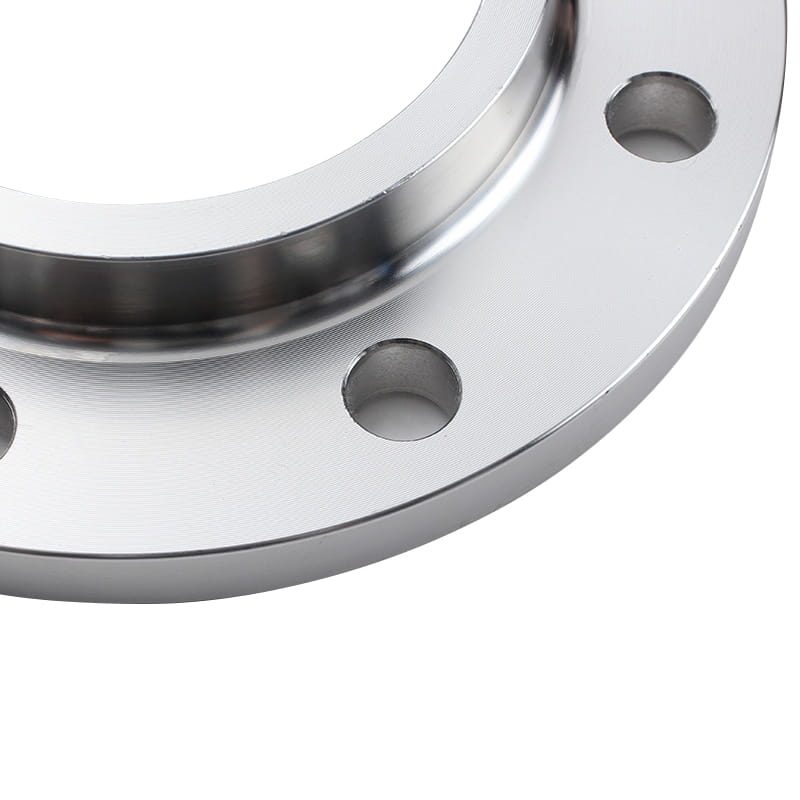

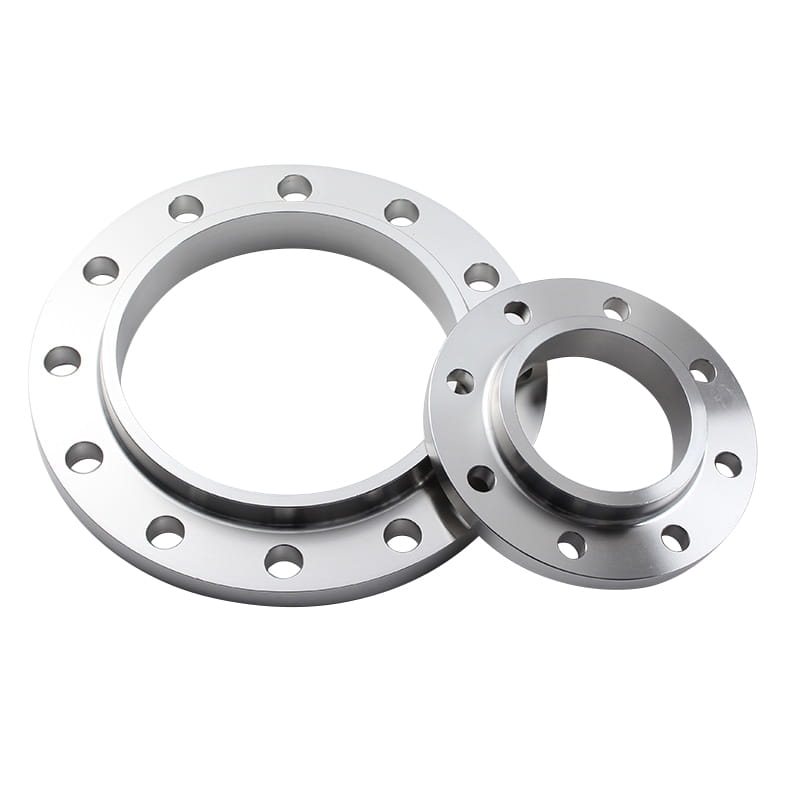

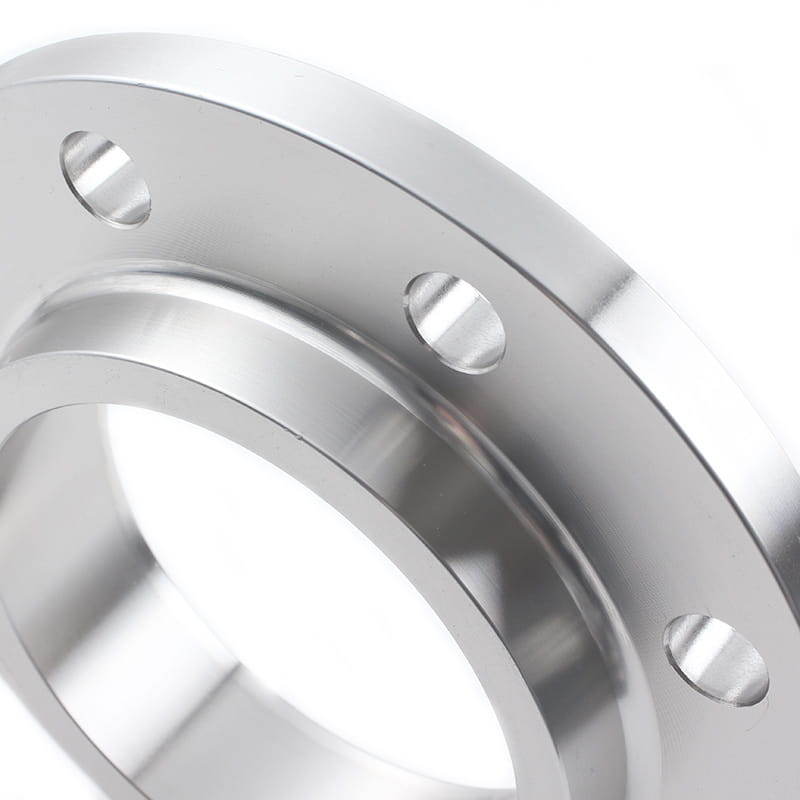

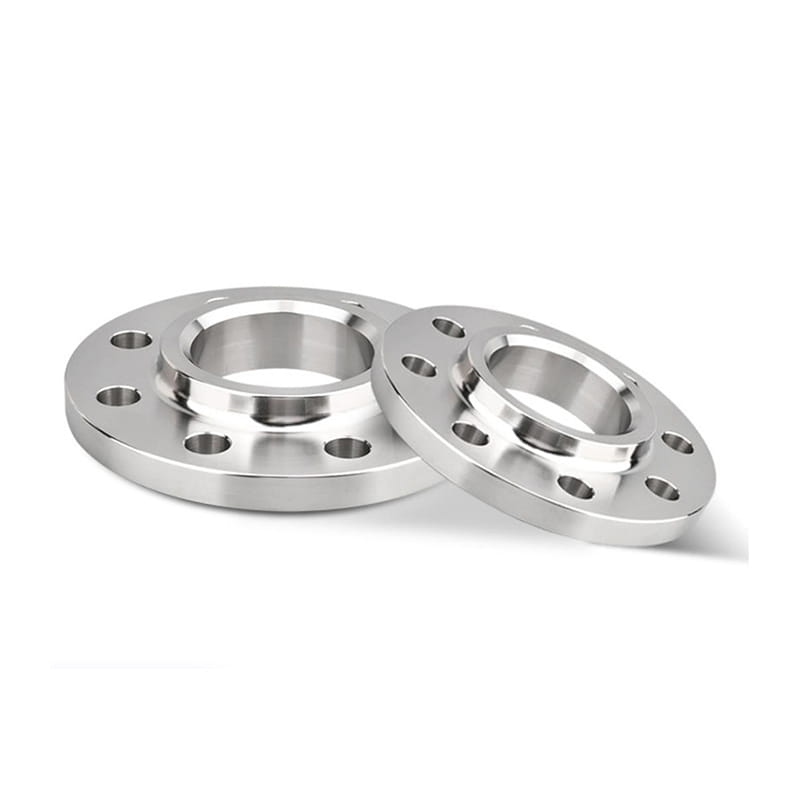

Slip-On-fläns, även kallad så fläns. De är en populär typ av rörfläns som är utformad för att acceptera röret in i flänsens borrning/mitt för svetsning runt både ytterdiametern (OD) på röret och på den inre sidan av anslutningen.
Denna flänsstyp är extremt vanligt i applikationer med lägre tryck. Detta beror på att en fläns i slip-on-stil kommer att acceptera ett rör med en filésvetsanslutning, medan en svetshalsfläns kommer att ha ett förstärkt nav vid basen och bilda en svetsfasanslutning direkt till rumpens änden av ett rör. Detta avsmalnande nav möjliggör starkare service i en mekanisk stressmiljö.
Fördelarna med slip-on-flänsar avser lägre upphandlingskostnader, mindre nödvändig färdighet för att göra svetsen, lägre noggrannhetskrav för rörskärning och inga svetsberedningskrav för en rörsvets.
Slip-on-flänsar används huvudsakligen för vätskor vid lågt tryck eller med liten risk för läckage. Såsom petrokemisk, olja och gas, kylvattenlinjer, brandbekämpning av vattenlinjer, lågtryck tryckluftlinjer och processlinjer för ämnen som ånga, kondensat osv.
Introduktion
| Standard | ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS, etc. |
| Material | Kolstål, legeringsstål, 304, 316, 304L, 316L, 321, 347, CF8C., ETC |
| Yta | RF, FF, FM, MFM, TG, RJ, etc. |
| Typ | Smidd, stålskärning |
| storlek | DN15-DN600 |
| Leveranstid | Inom 5-30 dagar efter att ha fått förbetalda |
| Förpackning | Varje fläns eller rörbeslag är individuellt förpackad med bubbelskyddsfilm och placeras i en trälåda. |
| Ansökan | Petrokemisk, olja och gas, kylvattenlinjer, brandbekämpning av vattenlinjer osv. |

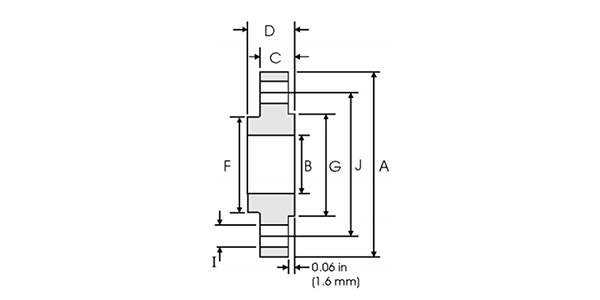

| Nom. Rörstorlek | Utanför diameter (mm) | En (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | Hål (mm) | Jag (mm) | J (mm) | Vikt (kg) |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
