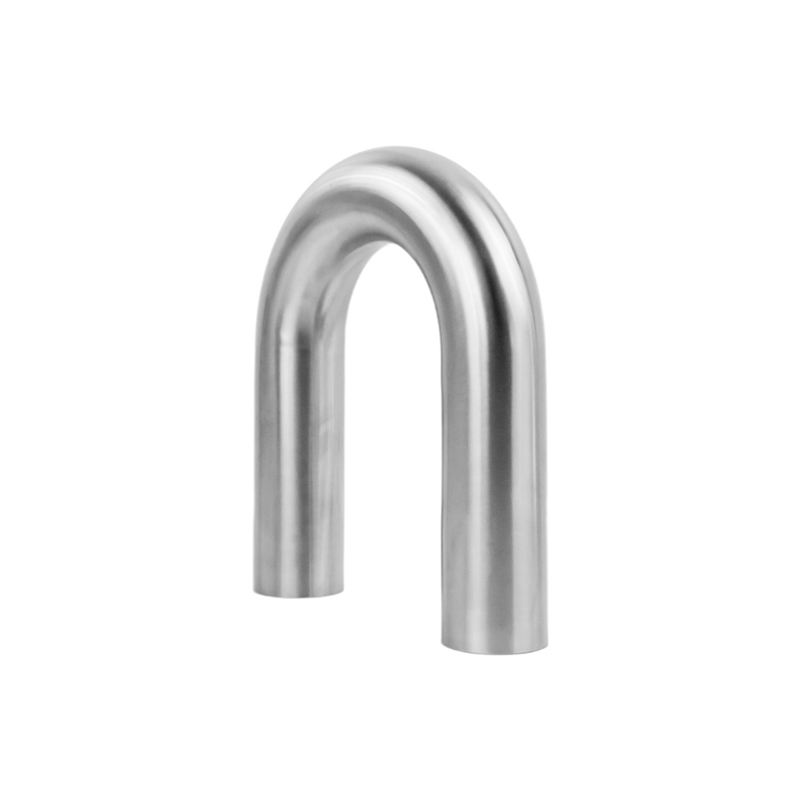

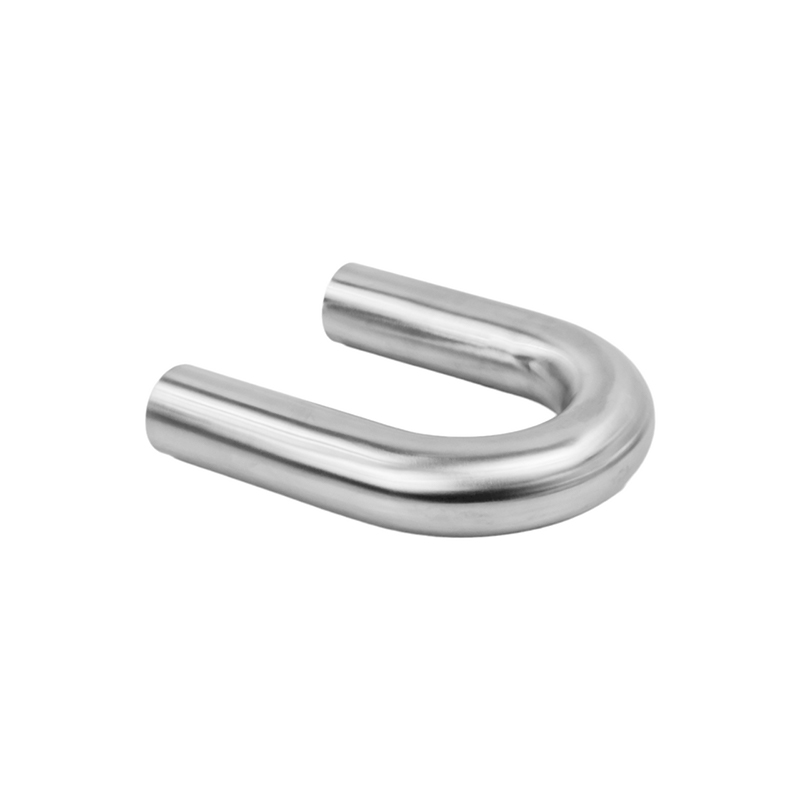

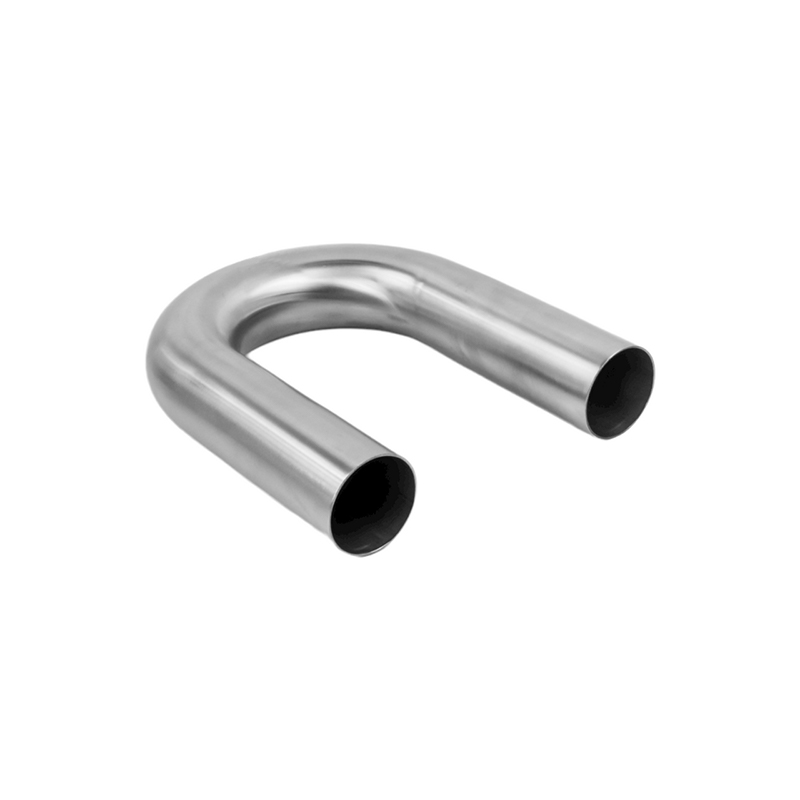

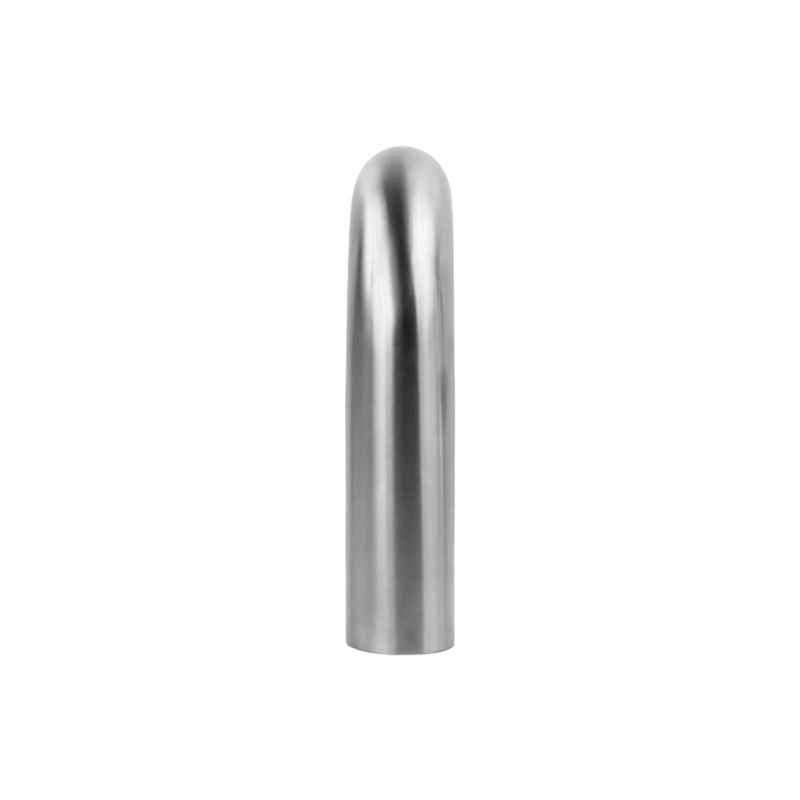

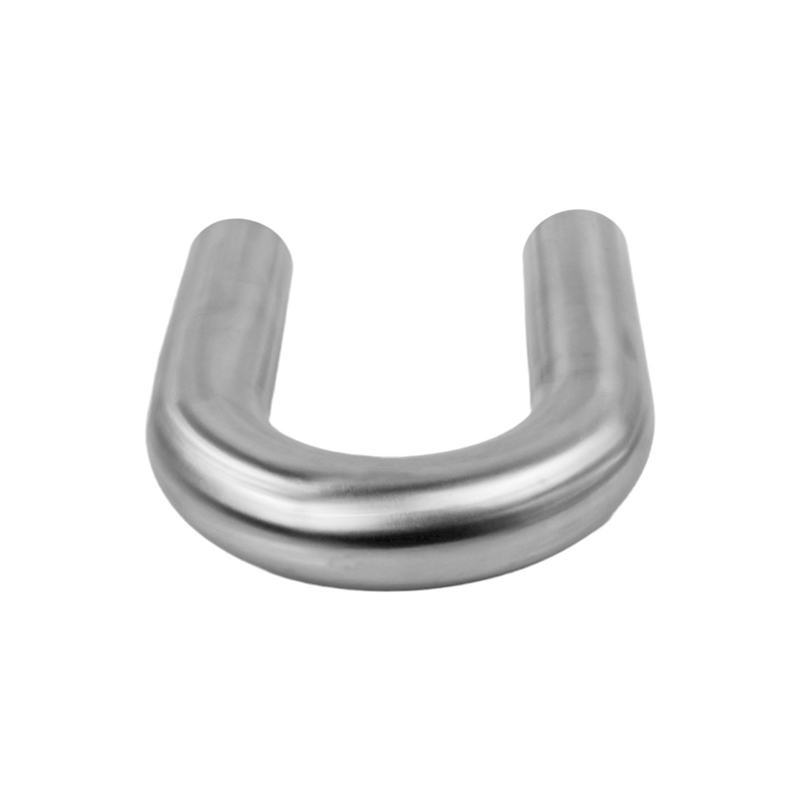

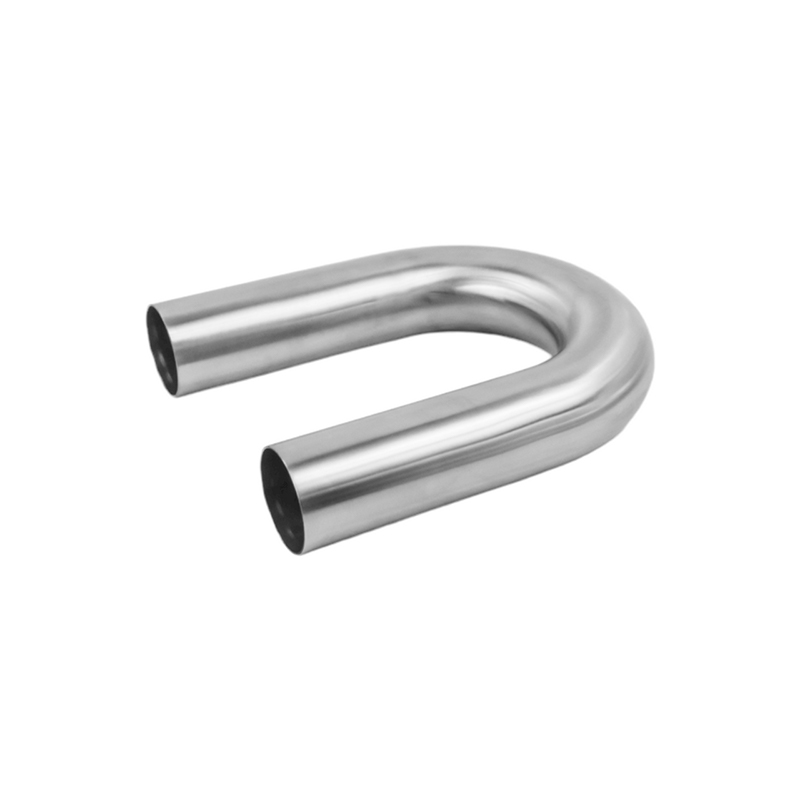

Matklass 304 rostfritt stål 180 ° Lång radie rörböjningar

Matklass 304 rostfritt stål 180 ° Lång radie rörböjningar

Rörsystem är ofta ett komplext nätverk av varv, höjdförändringar, beslag etc., som sällan körs i en rak linje mellan processer och den ideala användningen av rörböjningar i en design eller projekt spelar en viktig roll i korrekt funktion av det färdiga systemet.

180 ° mandrelböjningar är gjorda av polerad premium grad 304 rostfritt stålrör med hjälp av en CNC -mandrelbender och anpassade mandrel dör för att ge en god sväng utan rynkor eller repor, ändarna är laserskurna och böjningarna poleras sedan fint med 180 grit slutligen ultrasoniskt rengöras.

304 rostfritt stål är mycket motståndskraftigt mot korrosion och nötning, vilket säkerställer långvarig prestanda och svetsas lätt till många andra delar med vanliga svetverktyg, även om MIG eller TIG-svetsning rekommenderas för goda resultat.

Rostfritt stål LR (långa radie) böjningar har en mitt-till-ansikte-dimension på 1,5 x diameter. De är en vanlig typ av armbåge och används när utrymmet är tillgängligt och flödet är mer kritiskt.

Rostfritt stål 180 ° Långa radie -rörböjningar används i många applikationer såsom oljeraffinaderier, avloppsvattenhanteringssystem, livsmedelsförädlingsindustri, petrokemisk industri och särskilt i pneumatiska transportsystem.

Funktioner på 80 ° dornböjningar

rynkefri, ingen startbultar, ingen repor eller poäng, extremt låg ovalitet, visuellt estetisk yta, benförlängning på varje sida, deburerade sågar.

Föregående ：Tjock vägg 180 graders rostfritt stål mandrel böj långa ben
NÄSTA:Rostfritt stål Svets svetsborstad 90 ° Kort radie (SR) rörböjningar

Introduktion

180 ° långa radie rörböjningar
Punkt	Rostfritt stål 180 ° Långa radiumrörsböjningar
Standard	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; Jis B2311
Material	Rostfritt stål 304/316
Yta	Polerad
Typ	Svetsad
storlek	NPS 1/2-42 ”
Leveranstid	Inom 5-30 dagar efter att ha fått förbetalda
Förpackning	Bubbelväska kartong
Ansökan	Bilavgassystem, maskinstillbehör, olja, kemisk industri, vattenbevarande osv.

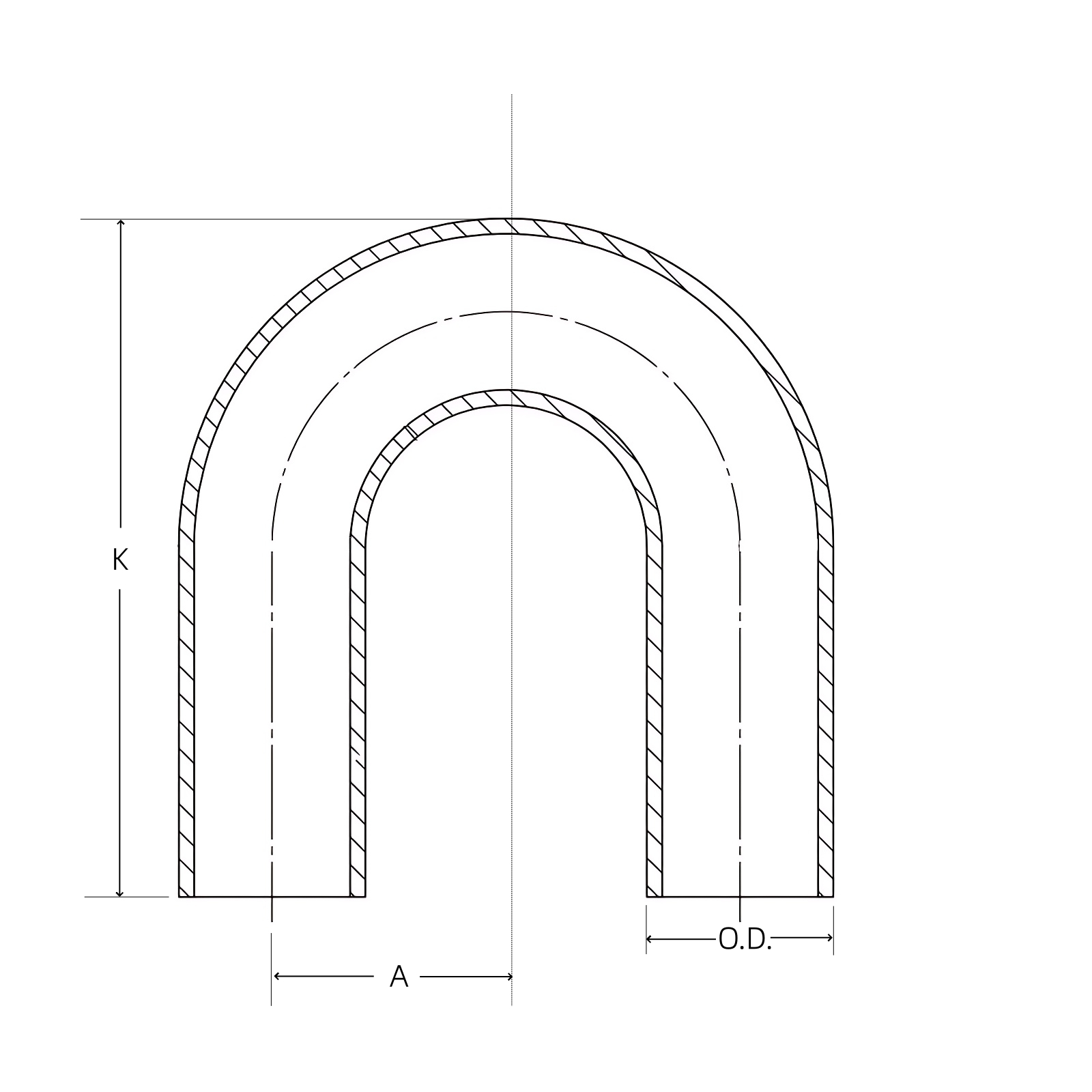

NPS	O.d.	En	K	Väggtjocklek
				Ljus Vägg	Schablon 20	Schablon 30	Std	Schablon 40	Schablon 60	X-Sig	Schablon 80	Schablon 100	Schablon 120	Schablon 140	Schablon 160	Xx Stig
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
