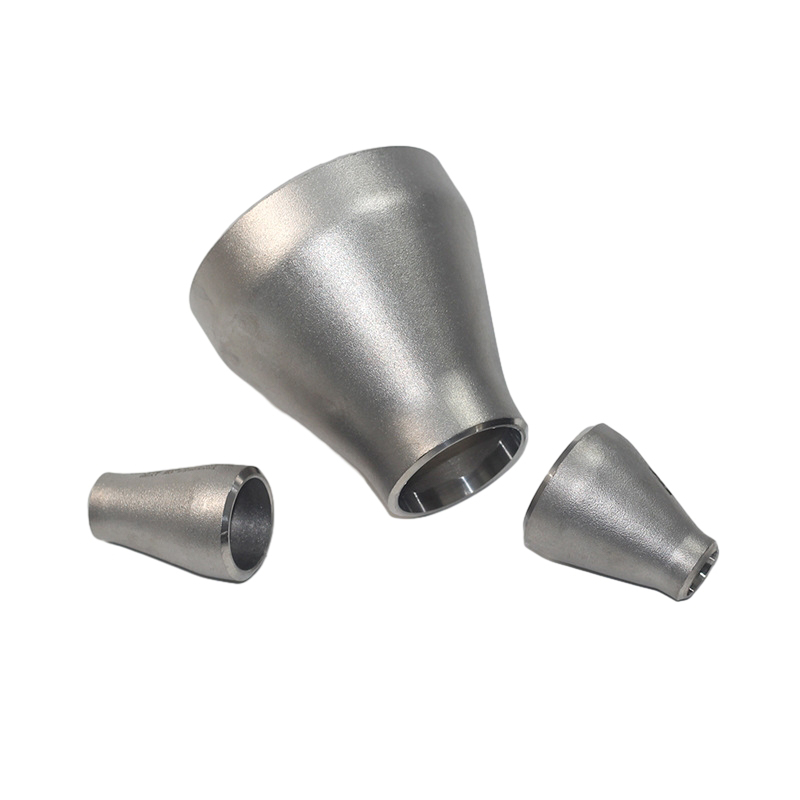

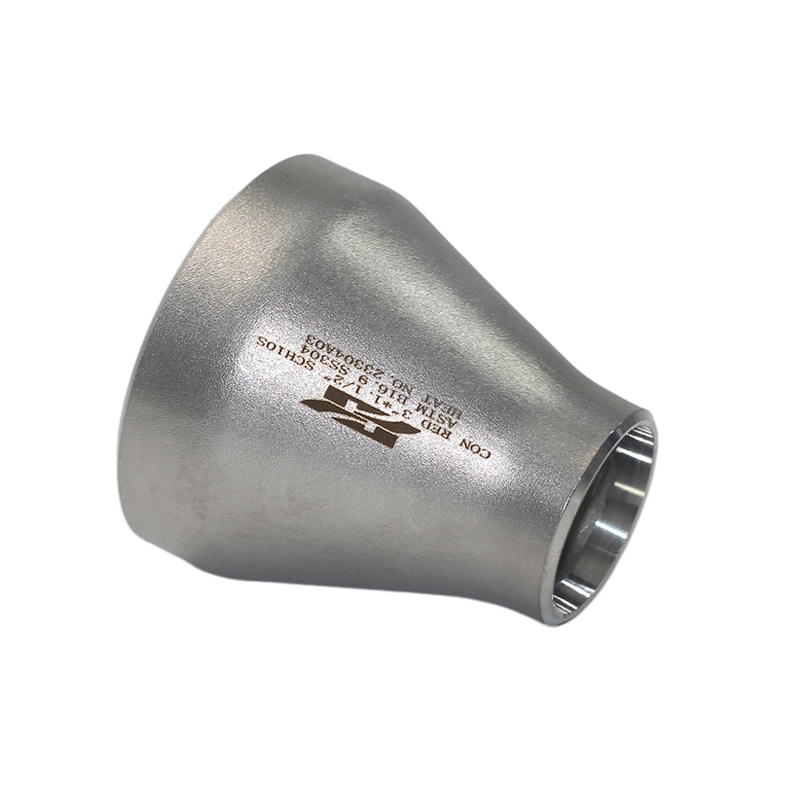

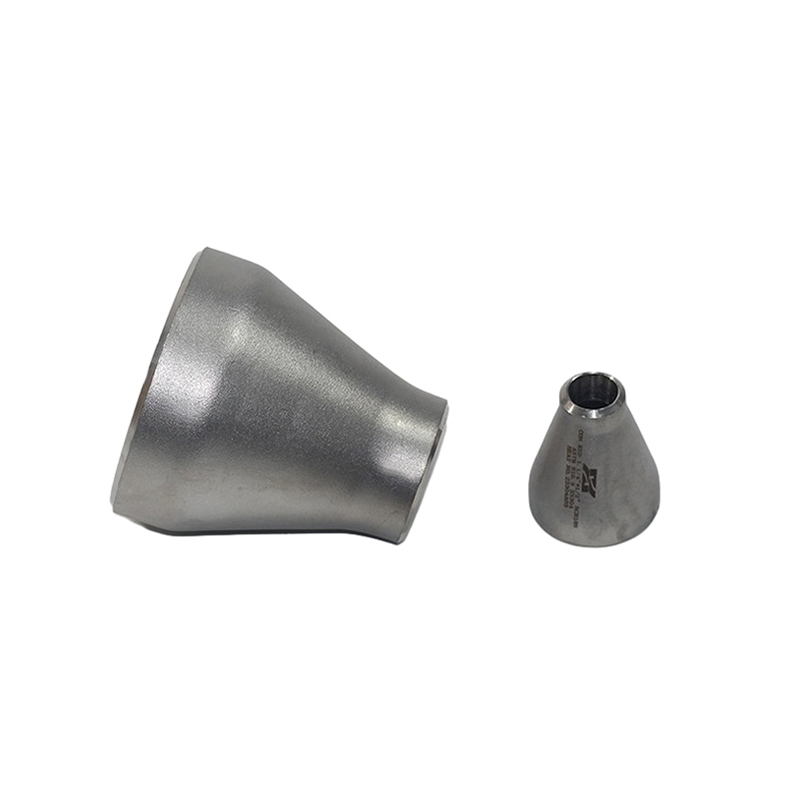

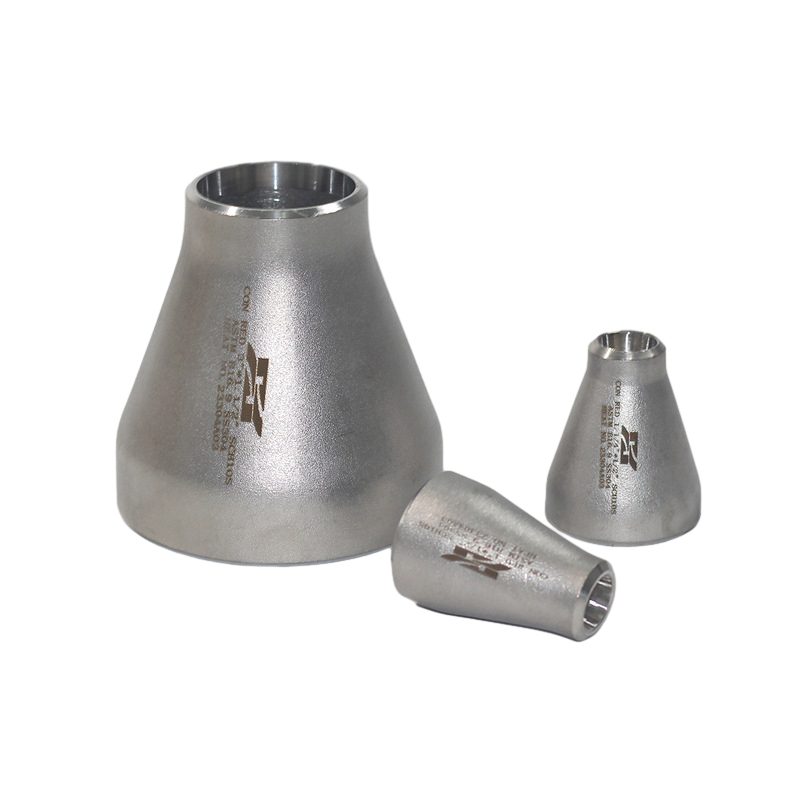

Tjock väggsvetsbar 304 Rostfritt stålrör Koncentriska reducerande beslag

Tjock väggsvetsbar 304 Rostfritt stålrör Koncentriska reducerande beslag

En rostfritt stålrörskoncentrisk reducerare är en rörmontering som består av två rör med olika diametrar, och de centrala axlarna för de två rören är exakt desamma, så det kallas en koncentrisk reducerare och används för att ansluta rör i olika storlekar.

Koncentriska reducerare i rostfritt stål består av ett rör med en stor ytterdiameter och en slät yttre yta och ett rör med en liten inre diameter. Portarna för de två rören är helt inriktade och fixerade tillsammans med svetsning, uttag eller gängade anslutningar. Denna struktur gör det möjligt för den koncentriska reduceraren att smidigt överföra vätska i rörsystemet och minska vätskans motstånd och tryck.

Koncentriska reducerare är också gjorda av rostfritt stål, såsom 304 rostfritt stål eller 316 rostfritt stål. Eftersom rostfritt stål har korrosionsbeständighet och högtemperaturresistens är det lämpligt för överföring och kontroll av olika medier. Att välja rätt material i rostfritt stål säkerställer hållbarheten och tillförlitligheten för ditt rörsystem.

Koncentriska reducerande rörbeslag används vanligtvis inom tekniska fält som vattentätning och förbättrat skydd. Fördelarna är stabil anslutning, god tätning och förmågan att motstå stora flödeshastigheter. Det används också ofta inom området vattenkraftteknik vid konstruktion. I ett badrumsdräneringssystem är det till exempel för att ansluta dräneringsrör med olika diametrar, att använda koncentriska reducerande rörbeslag för att ansluta nedröret och dräneringsröret.

Föregående ：Högstyrka smidd 304 rostfritt stålrörskoncentriska reducerande beslag
NÄSTA:No next article

Introduktion

Koncentriska reducerare
Punkt	Rostfritt stålrörskoncentriska reducerare
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Material	304/304L, 316/316L, etc.
Yta	Sandblästring, betning, sandrullning, etc.
Typ	CNC -efterbehandlingsprocess
storlek	3/4-18 ”
Leveranstid	Inom 5-30 dagar efter att ha fått förbetalda
Förpackning	Plywoodfall eller pallar eller enligt kundernas krav
Ansökan	Petroleum, kemisk, kraft, gas, metallurgi, varvsindustri, konstruktion osv.

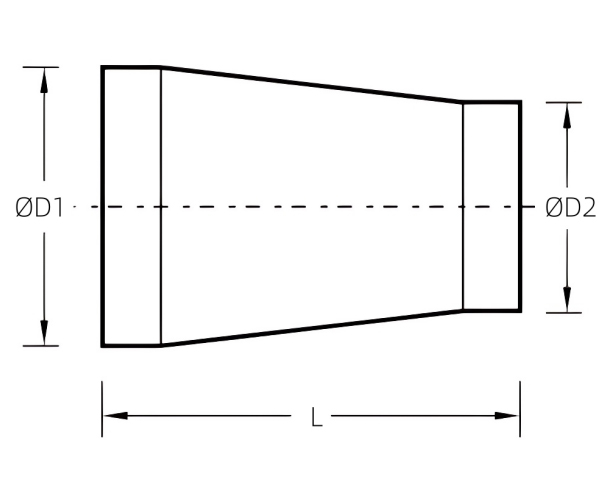

Enhet: mm

Nominell diameter	Utomhusdiameter	Längd		Nominell diameter	Utomhusdiameter	Längd
I	D1 × d2	L		I	D1 × d2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60,3 × 42,2			24 × 16	609.6 × 406.4
2 × 1	60,3 × 33,4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711.2 × 508.8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762.0 × 660.4
3 × 1 1/4	88,9 × 42,2			30 × 24	762.0 × 609.6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508,0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114,3 × 73,0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141,3 × 101,6			36 × 30	914.4 × 762.0
5 × 3	141,3 × 88,9			36 × 26	914.4 × 660.4
5 × 2 1/2	141,3 × 73,0			36 × 24	914.4 × 609.6
5 × 2	141,3 × 60,3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168,3 × 88,9			38 × 28	965.2 × 711.2
6 × 2 1/2	168,3 × 73,0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016,0 × 914,4
8 × 4	219.1 × 114.3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273.1 × 168.3			42 × 40	1066,8 × 1016,0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066,8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066,8 × 914,4
12 × 10	323,9 × 273,1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219.1			42 × 32	1066,8 × 812.8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141,3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406,4 × 323,9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457,2 × 323,9		48 × 40	1219.2 × 1016,0
