Läckfri anslutningssvetshalsfläns som används för högtrycksrör

Läckfri anslutningssvetshalsfläns som används för högtrycksrör

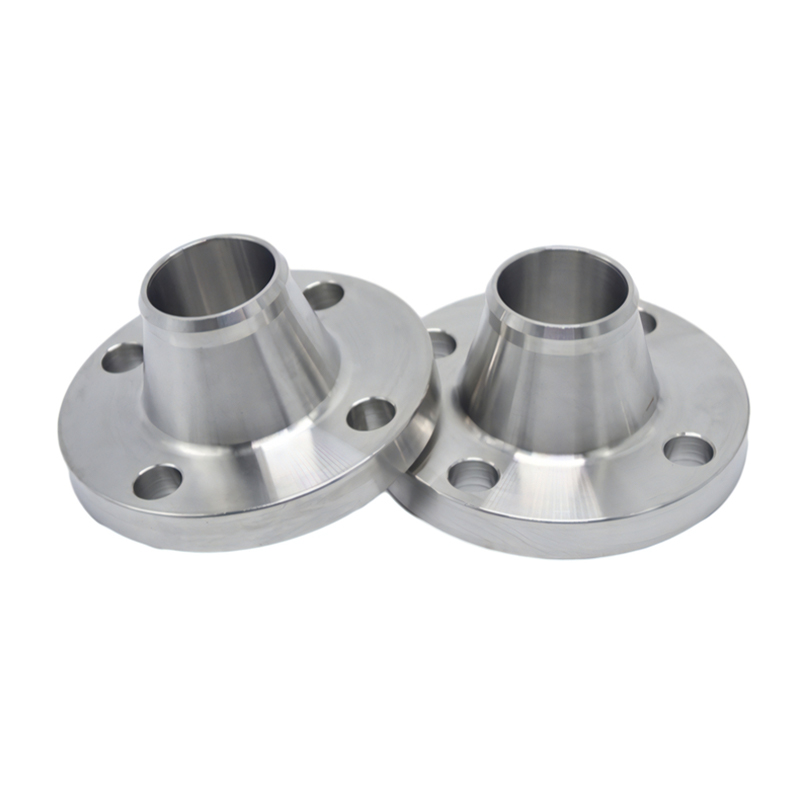

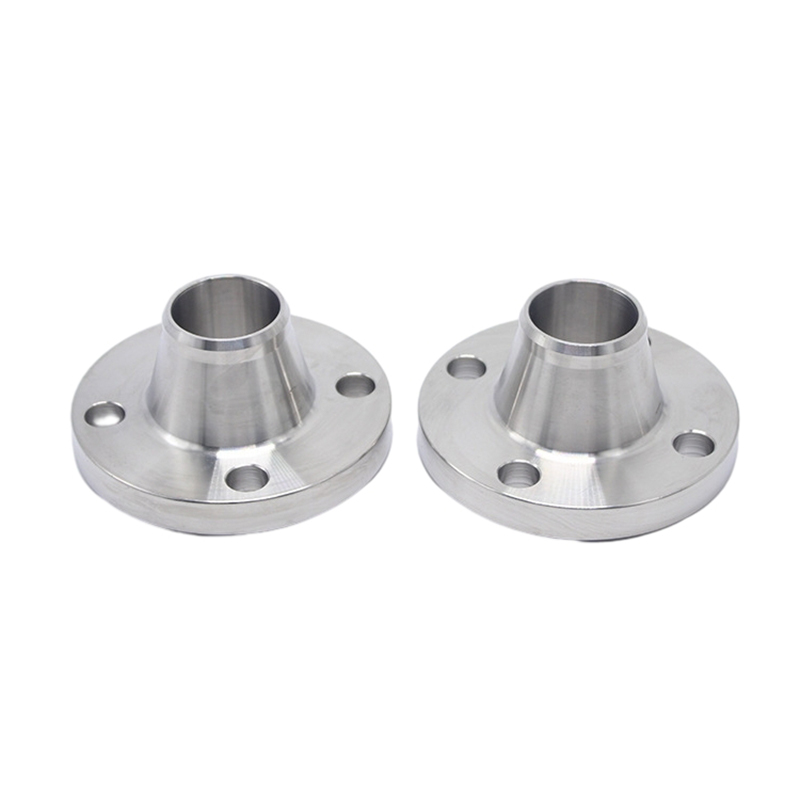

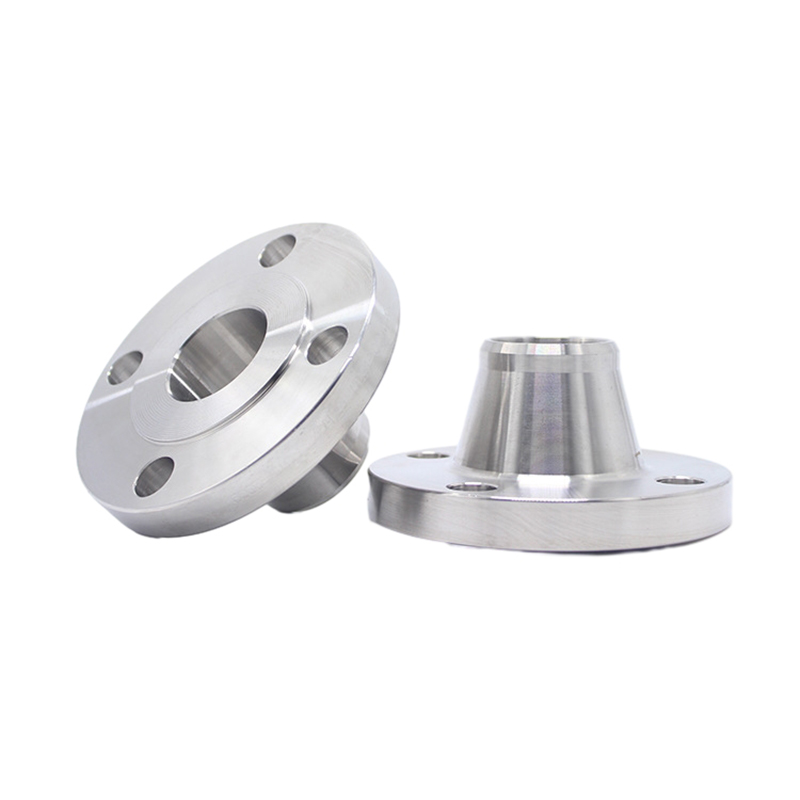

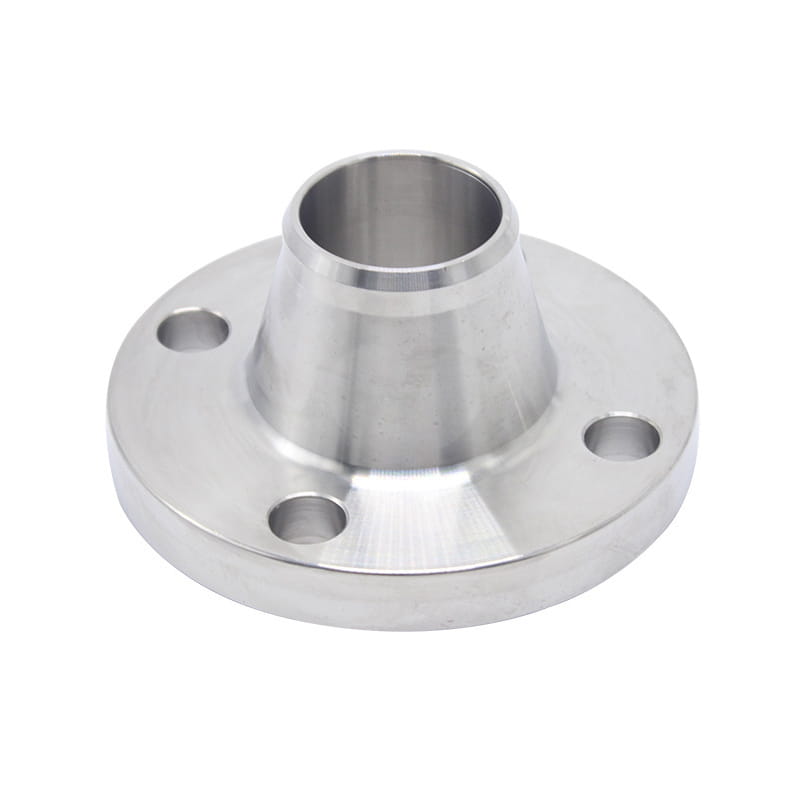

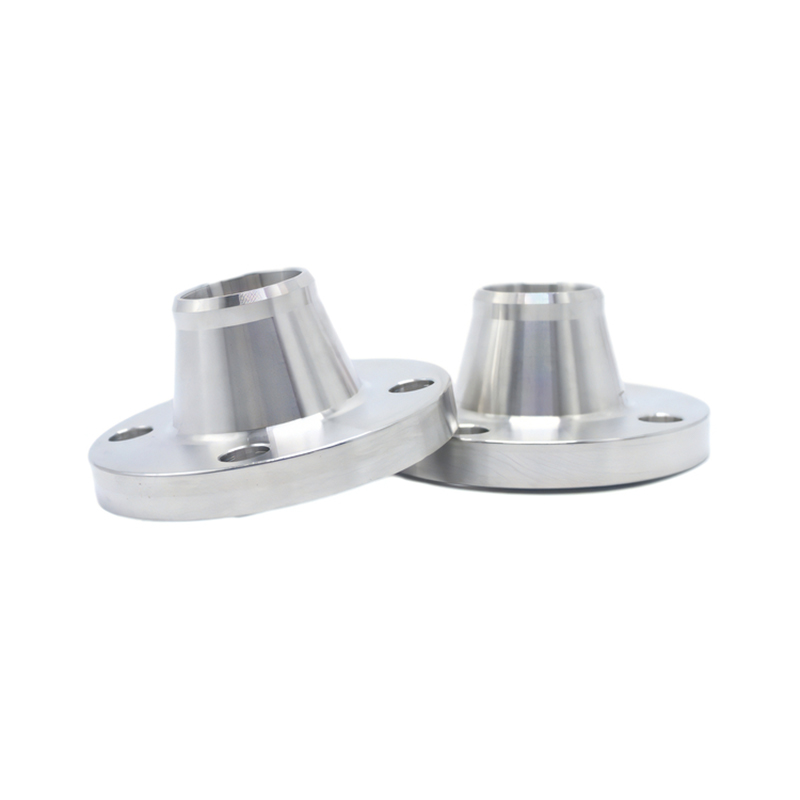

Svetsade halsflänsar i rostfritt stål är utformade för att svetsas på rören, vilket ger en säker och läckefri anslutning. Fälgen har många hål borrade i den som gör att flänsen kan fästas på en bultad fläns.

Flänsen ger kolonnstyrka såväl som ger tillförlitlig spänningsfördelning genom den avsmalnande nacken och överför stress från flänsen till slangen. Därför kan det minska lågcykeltröttheten orsakad av förändringar i röret.

Svetsning av rostfritt stålflänsar används ofta i industrier som olja och gas, kemiska och läkemedel på grund av deras styrka, hållbarhet och korrosionsbeständighet.

Föregående ：Svetshalsfläns med rostfritt stål med ett avsmalnande nav och en fälg
NÄSTA:No next article

Introduktion

Standard	GOST 12820-80, ANSI B16.5, EN1092, BS4504, JIS B2220-2012, DIN, AMSE B16.5, UNI etc.
Material	SS304, SS316, SS304L, SS316L, SS321, SS310, 1.4401, 1.4403, etc.
Yta	Tillgänglig av upphöjd ansikte (RF), full ansikte (FF), ringfog (RTJ), spår, tunga eller anpassad.
Typ	Smidig
storlek	DN15-DN600, den största ytterdiametern kan vara upp till 6000 mm
Leveranstid	Inom 5-30 dagar efter att ha fått förbetalda
Förpackning	träfodral, plywoodfodral, pallar eller enligt kundernas krav
Ansökan	Används allmänt i olja och gas, kemi, droger och andra fält

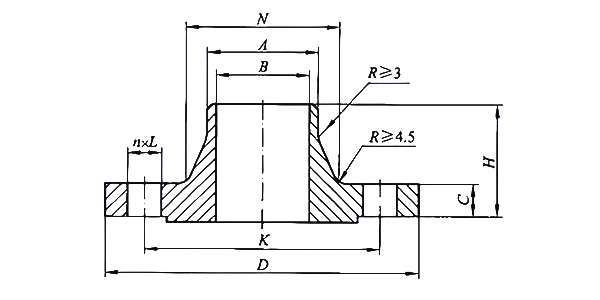

Dn	NPS	En	D	K	L	n	Th	C	B	N	H
15	1/2	21.3	90	60.3	16	4	M14	9.6	15.5	30	46
20	3/4	26.9	100	69.9	16	4	M14	11.2	21	38	51
25	1	33.7	110	79.4	16	4	M14	12.7	27	49	54
32	11/4	42.4	115	88.9	16	4	M14	14.3	35	59	56
40	11/2	48.3	125	98.4	16	4	M14	15.9	41	65	60
50	2	60.3	150	120.7	18	4	M16	17.5	52	78	62
65	21/2	76.1	180	139.7	18	4	M16	20.7	66	90	68
80	3	88.9	190	152.4	18	4	M16	22.3	77.5	108	68
100	4	114.3	230	190.5	18	8	M16	22.3	101.5	135	75
125	5	139.7	255	215.9	22	8	M20	22.3	127	164	87
150	6	168.3	280	241.3	22	8	M20	23.9	154	192	87
200	8	219.1	345	298.5	22	8	M20	27.0	203	246	100
250	10	273	405	362.0	26	12	M24	28.6	255	305	100
300	12	323.9	485	431.8	26	12	M24	30.2	303.5	365	113
350	14	355.6	535	476.3	30	12	M27	33.4	-	400	125
400	16	406.4	595	539.8	30	16	M27	35.0	-	457	125
450	18	457	635	577.9	33	16	M30	38.1	-	505	138
500	20	508	700	635.0	33	20	M30	41.3	-	559	143
600	24	610	815	749.3	36	20	M30	46.1	-	663	151
