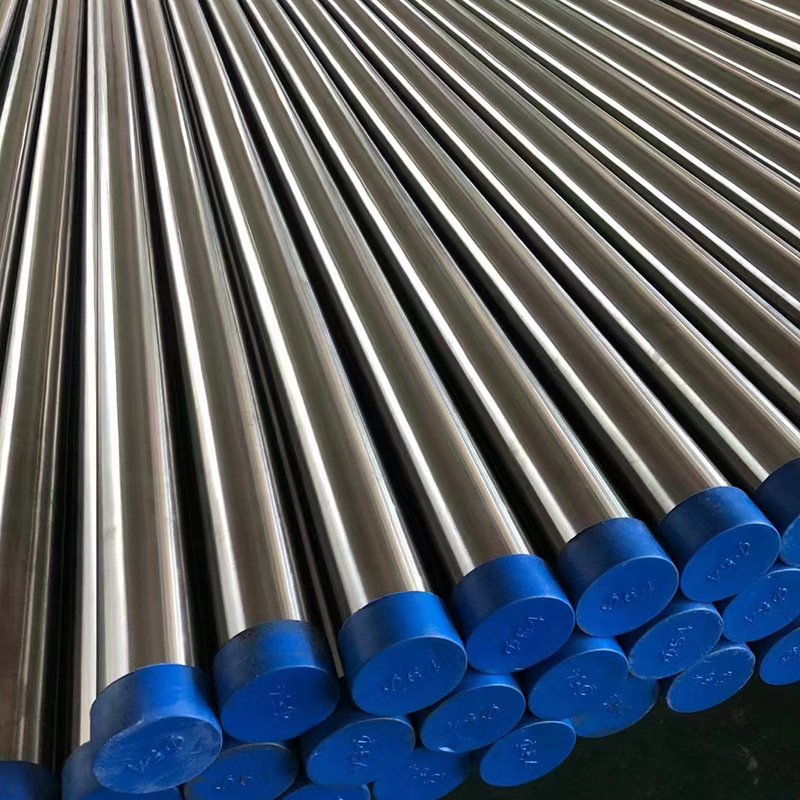

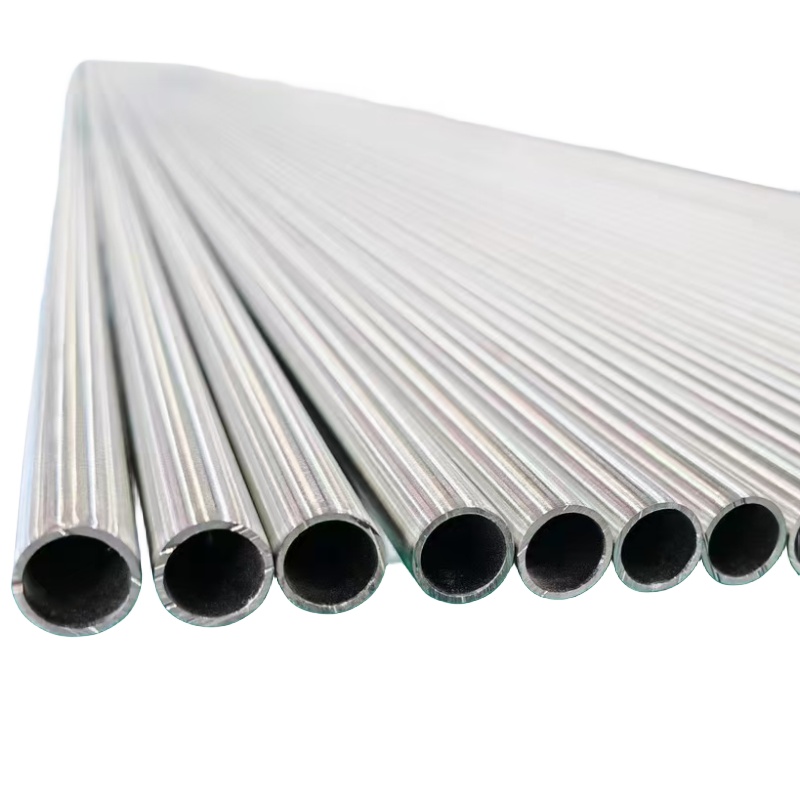

Kall process rostfritt stål sömlöst instrumentrör för mätning och kontrollflödesanordning

Instrumentationsrör avser slangen eller rören som används för att ansluta instrument till huvudröret, till andra instrument och apparater eller till mätutrustning.

Ett instrumentrör i rostfritt stål är en mät- och kontrollanordning baserad på mätprincipen och används ofta inom industriella och civila fält. Dess arbetsprincip är att mäta och kontrollera flödet genom tryckskillnaden som genereras när vätskan passerar genom rörledningen. Ställ in en mätenhet i rörledningen, mät tryckskillnaden på vätskan i enheten och använd sedan standardflödesberäkningsformeln för att få flödeshastigheten.

Eftersom instrumentrör med rostfritt stål bör ha tillförlitlig korrosionsbeständighet och värmebeständighet, väljs austenitiska rostfria stål universellt som tryckrörsmaterial.

1. Vanligt använda material:

Aisi & sv/din/iso

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Duplex rostfritt stål

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

Den populära rostfritt stålkvaliteten för instrumentrör är 304 / 304L och 316 / 316L.

2. Ytfinish:

Vakuum ljusa glödgning eller skyddande ljus glödgning. Ytfinish: Mekanisk polerad 320-korn eller 400-korn.

3. Dimensionella toleranser:

O.D: ± 0,0,5 mm; W.T: ± 10%; eller på begäran av köparen.

Klassificerings- och applikationsscenarier för instrumentledningar

1. Gaspipeline

Gasledningar är rörledningar som används för att överföra gasmedier och används vanligtvis i gasflödesmätare, trycksändare och annan instrumentutrustning. Gasledningar kännetecknas av små diametrar och snabba flödeshastigheter, som kräver exakt mätning av flödet och tryck på gasen i rörledningarna. Gasledningar används ofta inom industrifält som petrokemisk, kemisk och syreproduktion.

2. Flytande rörledning

Flytande rör är rör som används för att överföra flytande media och är också en av de vanligt använda typerna av instrumentrör. Flytande rörledningar kännetecknas av stora diametrar och långsamma flödeshastigheter. Stabila flödes- och tryckmätningar av vätskan i rörledningen krävs för att säkerställa stabil och pålitlig systemdrift. Flytande rörledningar används allmänt i fält som vattenkraftsgenerering och avloppsbehandling.

3. Ångledning

Ångledningar används för att transportera ångmedia, och deras huvudsakliga syfte är att transportera värme inom industrifält, såsom kraftverk, textilfabriker, etc. Ångledningar kännetecknas av högt designtryck och temperatur. Det är nödvändigt att noggrant mäta flödet, trycket, temperaturen och andra parametrar för ånga i rörledningen för att säkerställa systemets normala drift.

4. Vakuumrörledning

Vakuumledningar är rörledningar som används för att överföra gasmedier i högvakuummiljöer. De används främst inom högteknologiska områden som halvledare och fotovoltaik. Karakteristiken för vakuumledningar är att trycket inuti rörledningen är mycket lågt, vilket kräver strikta konstruktions- och tillverkningskrav, och samtidigt måste flödet och trycket på gasen i rörledningen mätas exakt.
