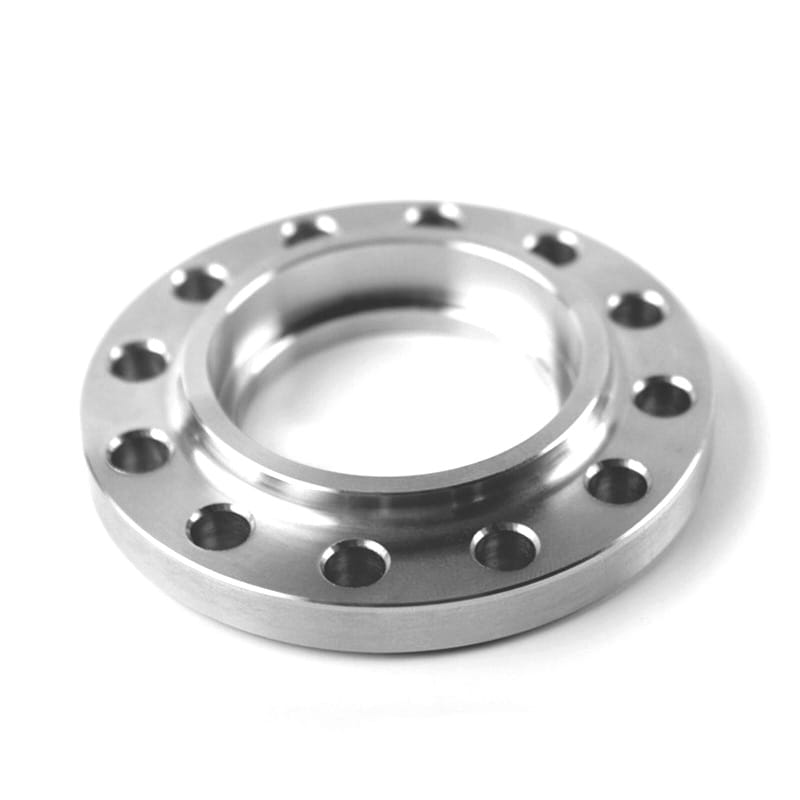

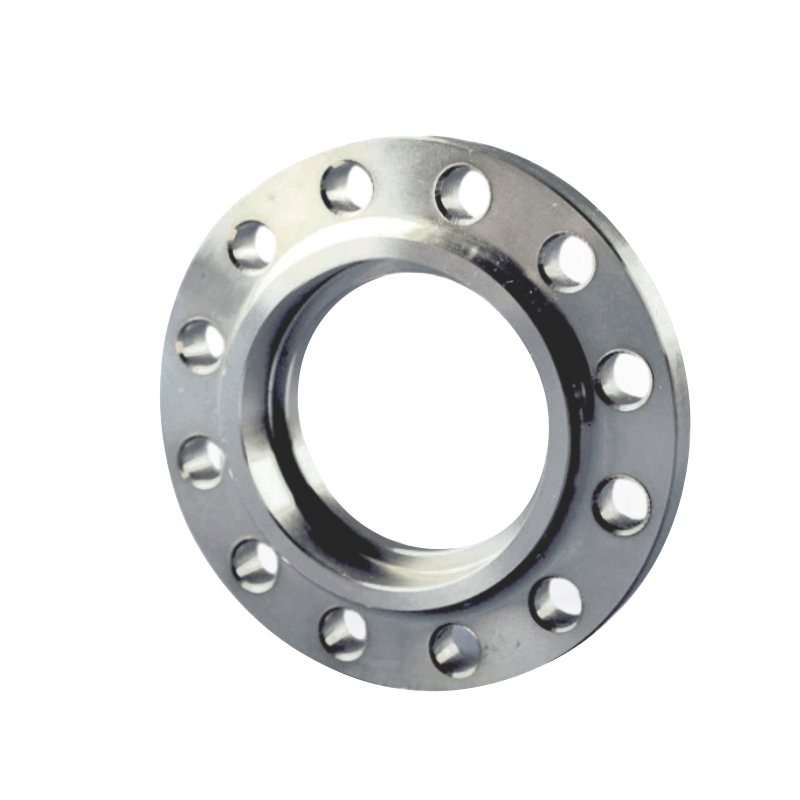

Sockelsvetsflänsar har en socketliknande ände, där röret sätts in och svetsas för en säker och hållbar fog.
Dessa uttagsflänsar ansluter till ändröret med en filetsvets vid ID för navet på uttaget, eftersom röret är utformat för att sitta nästan spola mot flänsens motborr. Expansionsgapet mellan rörets ände och motborrningen lämnar tillräckligt med utrymme för att svetsaren ska justera röret inom anslutningen.
Socket Svetsflänsar bredast appliceringsområde ligger i rör med små dimensioner som utför vätskor vid högt tryck. Socket Weld Flange har en nackdel genom att flänsen är mottaglig för sprickkorrosion. Frätande lösningar från processvätskan kan ackumuleras i gapet och sprickor som bildas mellan rörets yttre yta och flänsens sockelyta, vilket kan orsaka sprickkorrosion. Därför rekommenderas det inte att använda socketsvetsflänsen i frätande applikationer.
Introduktion
Standard | ANSI : ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN : DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS : BS4504 、 BS4504 、 BS1560 、 BS10 |
Material | Rostfritt stål, duplexstål, etc. |
Yta | Rostsäker olja, het galvanizing |
Typ | CNC -skärning |
storlek | ASA, ASME, ANSI, BS, EN, DIN, PN, JIS |
Leveranstid | Inom 5-30 dagar efter att ha fått förbetalda |
Förpackning | Plywoodfodral eller pall |
Ansökan | Olje- och gas, kemisk industri, VVS, uppvärmning, vattenförsörjningssystem, kraftverk, pappers- och massaindustri, livsmedelsindustrin, konstruktionsrör, tillverkningsindustri och applikationer för allmänt syfte osv. |

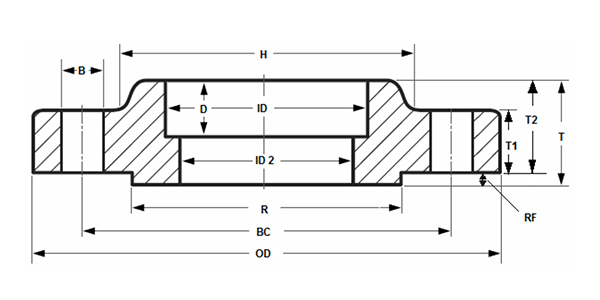

NPS | Id | Va | Bolt Circle (BC) | Höjt ansikte (R) | Höjt ansikte (RF) | H | D | Id 2 | Höjd ansiktstjocklek (T) | T1 | Platt ansiktstjocklek (T2) | Bulthål (b) | Antal bulthål |
½ | 0.88 | 3.50 | 2.38 | 1.38 | 0.063 | 1.19 | 0.38 | 0.62 | 0.62 | 0.38 | 0.56 | 0.62 | 4 |
¾ | 1.09 | 3.88 | 2.75 | 1.69 | 0.063 | 1.50 | 0.44 | 0.82 | 0.62 | 0.44 | 0.56 | 0.62 | 4 |
1 | 1.36 | 4.25 | 3.12 | 2.00 | 0.063 | 1.94 | 0.50 | 1.05 | 0.69 | 0.50 | 0.63 | 0.62 | 4 |
1¼ | 1.70 | 4.62 | 3.50 | 2.50 | 0.063 | 2.31 | 0.56 | 1.38 | 0.81 | 0.56 | 0.75 | 0.62 | 4 |
1½ | 1.97 | 5.00 | 3.88 | 2.88 | 0.063 | 2.56 | 0.62 | 1.61 | 0.88 | 0.62 | 0.82 | 0.62 | 4 |
2 | 2.44 | 6.00 | 4.75 | 3.62 | 0.063 | 3.06 | 0.69 | 2.07 | 1.00 | 0.69 | 0.94 | 0.75 | 4 |
2½ | 2.94 | 7.00 | 5.50 | 4.12 | 0.063 | 3.56 | 0.75 | 2.47 | 1.12 | 0.82 | 1.06 | 0.75 | 4 |
3 | 3.57 | 7.50 | 6.00 | 5.00 | 0.063 | 4.25 | 0.81 | 3.07 | 1.19 | 0.88 | 1.13 | 0.75 | 4 |
3½ | 4.07 | 8.50 | 7.00 | 5.50 | 0.063 | 4.81 | 0.88 | 3.55 | 1.25 | 0.88 | 1.19 | 0.75 | 8 |
4 | 4.57 | 9.00 | 7.50 | 6.19 | 0.063 | 5.31 | 0.94 | 4.03 | 1.31 | 0.88 | 1.25 | 0.75 | 8 |
5 | 5.66 | 10.00 | 8.50 | 7.31 | 0.063 | 6.44 | 0.94 | 5.05 | 1.44 | 0.88 | 1.38 | 0.88 | 8 |
6 | 6.72 | 11.00 | 9.50 | 8.50 | 0.063 | 7.56 | 1.06 | 6.07 | 1.56 | 0.94 | 1.50 | 0.88 | 8 |
8 | 8.72 | 13.50 | 11.75 | 10.62 | 0.063 | 9.69 | 1.25 | 7.98 | 1.75 | 1.06 | 1.69 | 0.88 | 8 |
10 | 10.88 | 16.00 | 14.25 | 12.75 | 0.063 | 12.00 | 1.31 | 10.02 | 1.94 | 1.13 | 1.88 | 1.00 | 12 |
12 | 12.88 | 19.00 | 17.00 | 15.00 | 0.063 | 14.38 | 1.56 | 12.00 | 2.19 | 1.19 | 2.13 | 1.00 | 12 |
14 | 14.14 | 21.00 | 18.75 | 16.25 | 0.063 | 15.75 | 1.63 | 13.25 | 2.25 | 1.32 | 2.19 | 1.12 | 12 |
16 | 16.16 | 23.50 | 21.25 | 18.50 | 0.063 | 18.00 | 1.75 | 15.25 | 2.50 | 1.38 | 2.44 | 1.12 | 16 |
18 | 18.18 | 25.00 | 22.75 | 21.00 | 0.063 | 19.88 | 1.94 | 17.25 | 2.69 | 1.50 | 2.63 | 1.25 | 16 |
20 | 20.20 | 27.50 | 25.00 | 23.00 | 0.063 | 22.00 | 2.13 | 19.25 | 2.88 | 1.63 | 2.83 | 1.25 | 20 |
22 | 22.22 | 29.50 | 27.25 | 25.25 | 0.063 | 24.25 | 2.38 | 21.25 | 3.13 | 1.75 | 3.07 | 1.38 | 20 |
24 | 24.25 | 32.00 | 29.50 | 27.25 | 0.063 | 26.12 | 2.50 | 23.25 | 3.25 | 1.82 | 3.19 | 1.38 | 20 |
