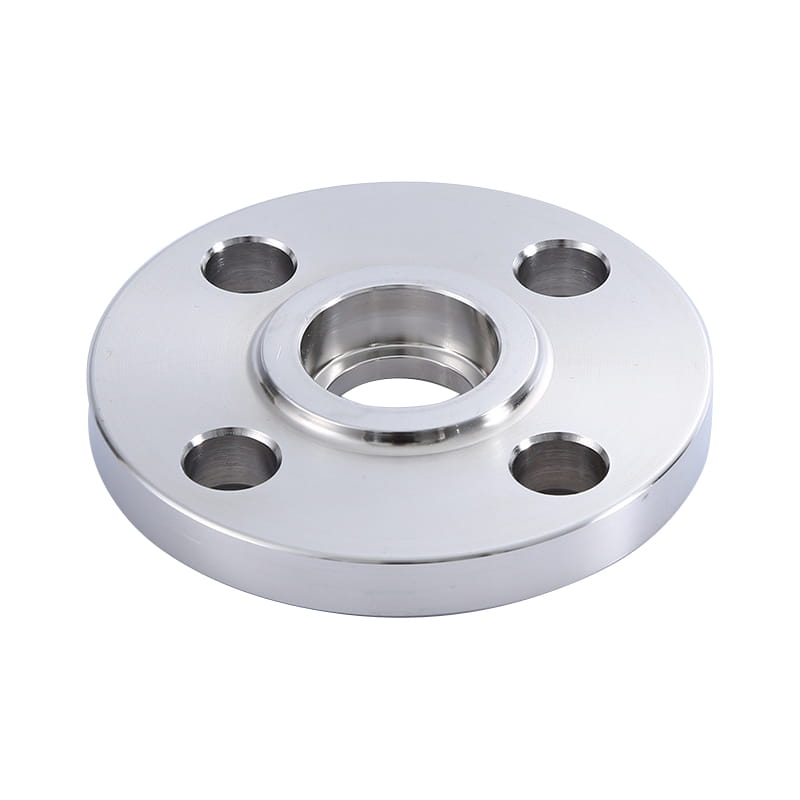

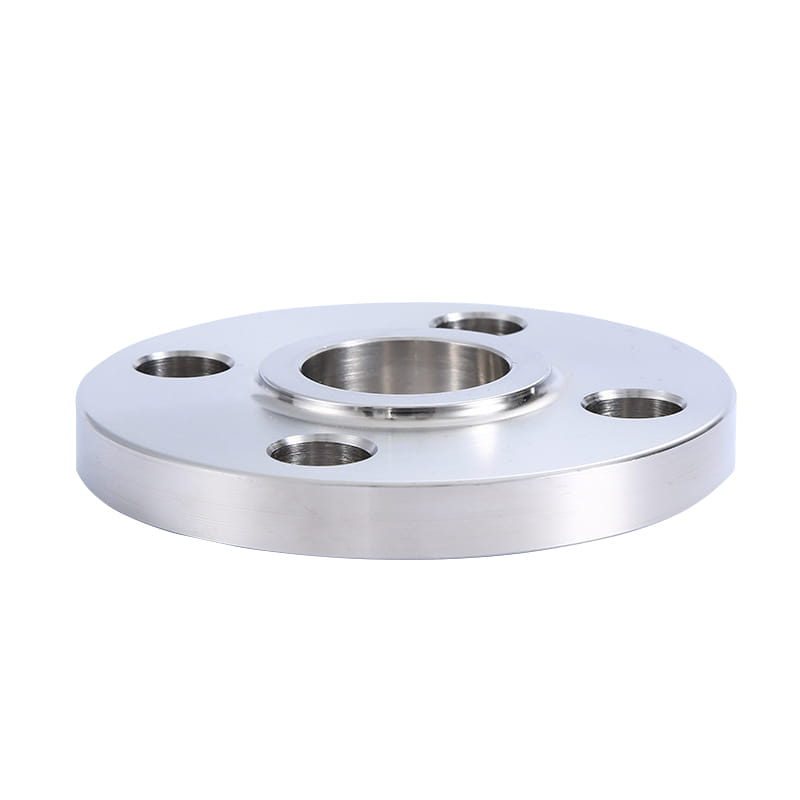

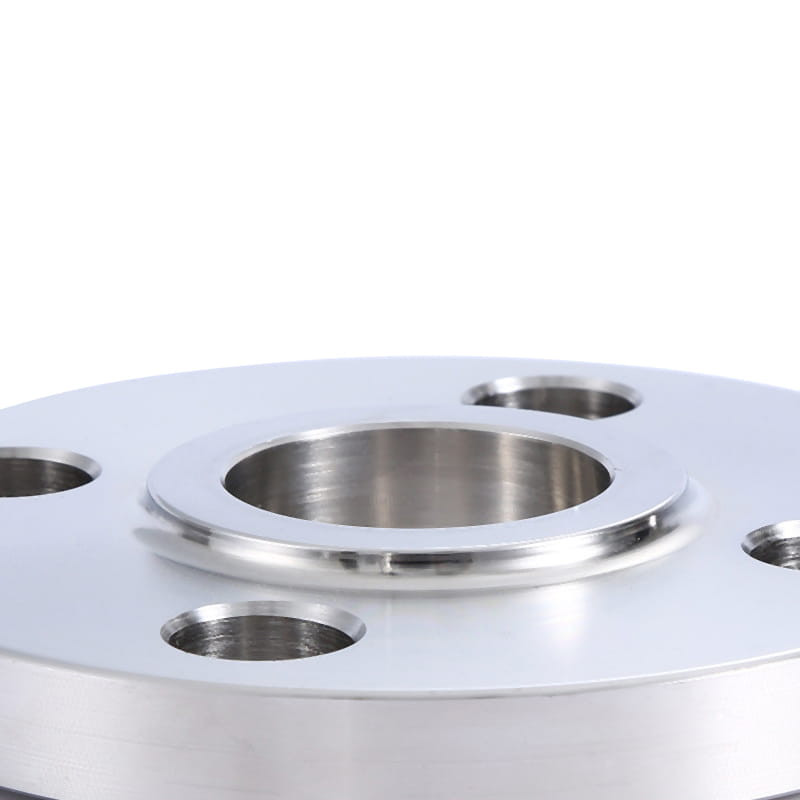

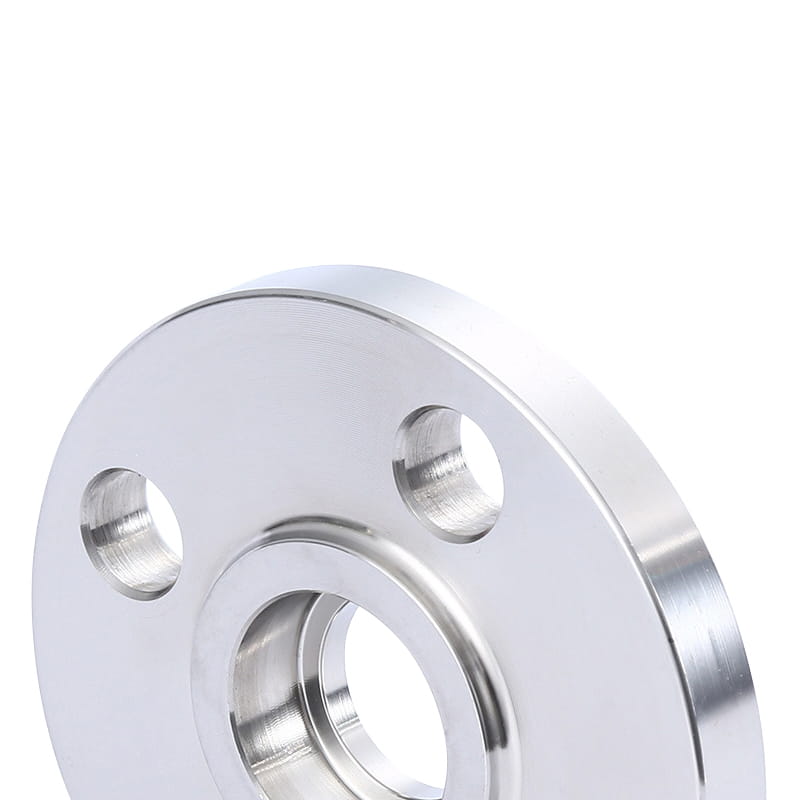

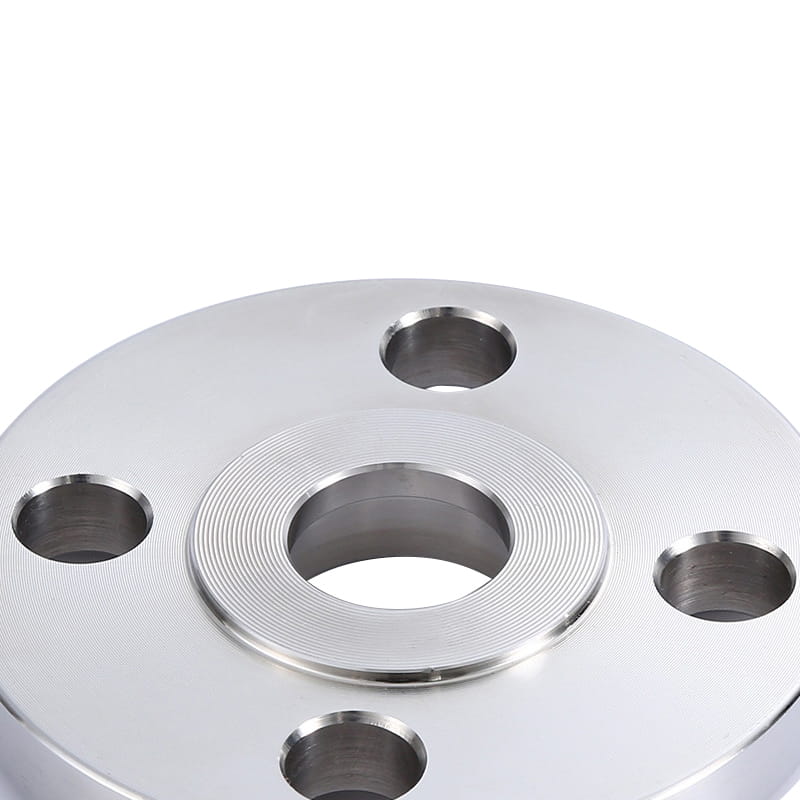

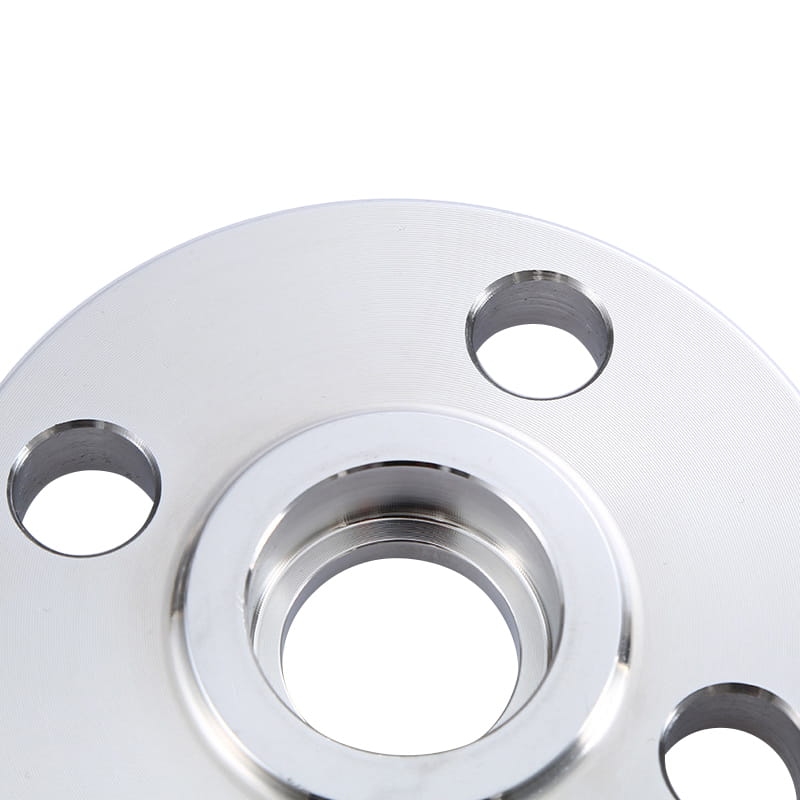

Socket Svetsflänsar （SW -flänsar) har en axel där ett rör sätts in; Det är en guide för att ställa in djupet där röret är svetsat till flänsen.
Det är tillverkat genom att sätta in röränden i flänsen tills den går ut mot axeln. Sedan säkras röret med en filetsvets belägen på utsidan av flänsnavet.
Socket Svetsfläns utformad för rörsystem med högt tryck Small Diameters (≤ 4 tum, ≤ 10 cm), det är ett vanligt val för begränsade rymdkomponenter. Men inte lämpligt för mycket erosiva eller frätande system.
Sockelsvetsflänsfördelar: Korrosionsbeständighet, kryogen styrka, nötning och erosionsbeständighet, ytfinish, magnetiska egenskaper, duktilitet, högtemperaturresistens, stabilitet hos egenskaper i service, lämplighet för planerade tillverkningstekniker
Applikationsfält ： Olje- och gas, kemisk industri, VVS, uppvärmning, vattenförsörjningssystem, kraftverk, pappers- och massaindustri, livsmedelsförädlingsindustri, strukturrör, tillverkningsindustri och applikationer för allmänna ändamål osv.
Introduktion
| Standard | EN-1092, BS10, DIN, GOST, UNI, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (serie A, serie B), PN, AWWA, MSS SP44, etc. |
| Material | SS304, SS316, SS304L, SS316L, SS321, SS310 |
| Yta | Gul transparent, zinkpläterad, oljesvart färg, kall och het dopp galvaniserad, anti-rostfärg |
| Typ | Smidd, värmebehandlad bearbetad, etc. |
| storlek | 1/2 ″ -24 ″, acceptera anpassning |
| Leveranstid | Inom 5-30 dagar efter att ha fått förbetalda |
| Förpackning | Träfodral eller annat krav |
| Ansökan | Vattenledningsindustrin, naturgasindustrin, tillverkningsindustrin, olje- och gasindustrin, kemisk industri, kärnkraftverk |

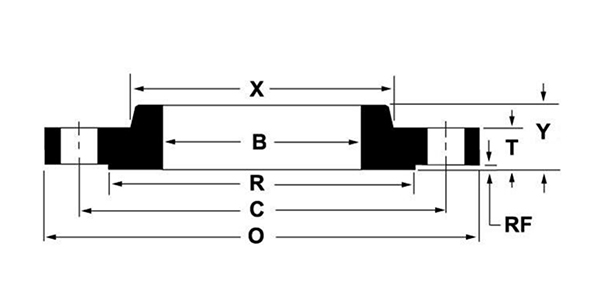

| Nominell storlek (i.) | O (mm) | T (mm) | Rf (mm) | R (mm) | X (mm) | Y (mm) | B (mm) | D (mm) | Hål antal | Hålens diameter (mm) | Ca. Tyngdkilo |
| ½ | 88.9 | 11.2 | 1.6 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 4 | 15.7 | 0.5 |
| ¾ | 98.6 | 12.7 | 1.6 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 4 | 15.7 | 1 |
| 1 | 108 | 14.2 | 1.6 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 4 | 15.7 | 1 |
| 1¼ | 117.3 | 15.7 | 1.6 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 4 | 15.7 | 1 |
| 1½ | 127 | 17.3 | 1.6 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 4 | 15.7 | 1 |
| 2 | 152.4 | 19.1 | 1.6 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 4 | 19.1 | 2 |
| 2½ | 177.8 | 22.4 | 1.6 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 4 | 19.1 | 3 |
| 3 | 190.5 | 23.9 | 1.6 | 127 | 108 | 30.2 | 90.7 | 20.6 | 4 | 19.1 | 4 |
| 3½ | 215.9 | 23.9 | 1.6 | 139.7 | 122.2 | 31.8 | 103.4 | 22.4 | 8 | 19.1 | 5 |
| 4 | 228.6 | 23.9 | 1.6 | 157.2 | 134.9 | 33.3 | 116.1 | 23.9 | 8 | 19.1 | 6 |
| 5 | 254 | 23.9 | 1.6 | 185.7 | 163.6 | 36.6 | 143.8 | 23.9 | 8 | 22.4 | 7 |
| 6 | 279.4 | 25.4 | 1.6 | 215.9 | 192 | 39.6 | 170.7 | 26.9 | 8 | 22.4 | 9 |
| 8 | 342.9 | 28.4 | 1.6 | 269.7 | 246.1 | 44.5 | 221.5 | 31.8 | 8 | 22.4 | 14 |
| 10 | 406.4 | 30.2 | 1.6 | 323.9 | 304.8 | 49.3 | 276.4 | 33.3 | 12 | 25.4 | 20 |
| 12 | 482.6 | 31.8 | 1.6 | 381 | 365.3 | 55.6 | 327.2 | 39.6 | 12 | 25.4 | 29 |
| 14 | 533.4 | 35.1 | 1.6 | 412.8 | 400.01 | 57.2 | 359.2 | 41.4 | 12 | 28.4 | 41 |
| 16 | 596.9 | 36.6 | 1.6 | 469.9 | 457.2 | 63.5 | 410.5 | 44.5 | 16 | 28.4 | 44 |
| 18 | 635 | 39.6 | 1.6 | 533.4 | 505 | 68.3 | 461.8 | 49.3 | 16 | 31.8 | 59 |
| 20 | 698.5 | 42.9 | 1.6 | 584.2 | 558.8 | 73.2 | 513.1 | 54.1 | 20 | 31.8 | 75 |
| 22 | 749.3 | 46.0 | 1.6 | 641.4 | 616.0 | 79.5 | 564.4 | 60.5 | 20 | 35.1 | 90 |
| 24 | 812.8 | 47.8 | 1.6 | 692.2 | 663.4 | 82.6 | 616 | 63.5 | 20 | 35.1 | 100 |
Grundades 2007 och flyttade till Longyou Economic Development Zone, Zhejiang -provinsen 2022. Det täcker ett område på 130 000 kvadratmeter, mer än 30 produktionslinjer, 300 arbetare, 20 FoU -personer, 30 inspektionsfolk och en årlig produktion på 50 000 ton.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register of Shipping (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) och koreanska register över frakt (KR) fabrikscertifiering.
Huvudprodukterna inkluderar rostfritt stålrör, rörbeslag, flänsar, ventiler, etc., som används allmänt inom petroleum, kemisk industri, kärnkraftsindustri, smältning, skeppsbyggnad, läkemedel, mat, vattenbevarande, elektrisk kraft, ny energi, mekanisk utrustning och andra fält. Företaget följer företagets princip för "kvalitet för överlevnad, rykte för utveckling" och tjänar helhjärtat varje kund för att skapa en win-win-situation.
